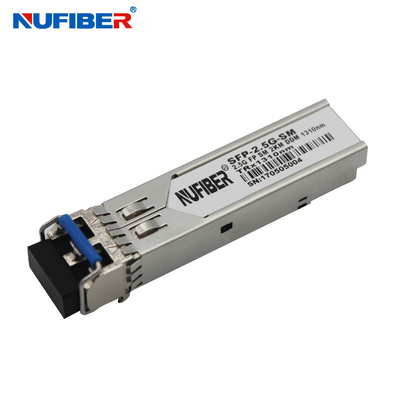

supporto ottico del ricetrasmettitore 1310nm LC DDM di 2.5Gb/S 20km SFP
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | NuFiber |
| Certificazione: | CE FCC |
| Numero di modello: | SFP-2.5G-LX20-SM1310 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Imballaggi particolari: | 10pcs/plastic borsa, 500pcs/carton, dimensione del cartone: 455*328*280mm |
| Tempi di consegna: | 1-3 giorni del lavoro |
| Termini di pagamento: | L/C, T/T, Western Union |
| Capacità di alimentazione: | 100.000 pc al mese |
|
Informazioni dettagliate |
|||
| Velocità: | 2.5Gb/s | Lunghezza d'onda: | 1310nm |
|---|---|---|---|
| Distanza: | 20km | Connettore: | LC |
| DDM: | Supporto | Tipo della fibra: | Fibra doppia monomodale |
| Alimentazione elettrica: | 3.3V | Compatibilità: | Cisco, Huawei, HP… |
| Produttore: | Sì | Impiegati lavoranti.: | 0~70℃ |
| Garanzia: | 3 anni | ||
| Evidenziare: | ricetrasmettitore ottico di 2.5Gb/S 20km Sfp,Ricetrasmettitore ottico 1310nm LC dello Sfp,ricetrasmettitore di 1310nm LC DDM SFP |
||
Descrizione di prodotto
fibra doppia 20km monomodali 1310nm LC DDM del ricetrasmettitore di 2.5Gb/s SFP
Descrizione
I ricetrasmettitori dello SFP-2.5G-LX02-SM1310 di Nufiber sono un rendimento elevato, modulo redditizio che hanno un'interfaccia duplex dell'ottica di LC. Sono compatibili con l'accordo Pluggable di Multi-sourcing di piccolo fattore forma (MSA) e le funzioni di sistemi diagnostici di Digital sono disponibili tramite bus seriale a due fili specificate in SFF-8472. La sezione del ricevitore usa un ricevitore di PIN ed il trasmettitore utilizza un laser di 1310 il nanometro FP, fino al collegamento 8dB per muoversi per assicurare questo modulo SONET OC-48/applicazione dell'SADH STM -16 20km.
Caratteristiche
- Fino alle programmazioni dei dati 2.67Gb/s
- Caldo-Pluggable
- Connettore duplex di LC
- Fino a 20km su 9/125μm MMF
- trasmettitore del laser di 1310nm FP
- Singola alimentazione elettrica di +3.3V
- Interfaccia del monitoraggio soddisfacente rispetto a SFF-8472
- Potere massimo <1w>
- Gamma di temperatura di funzionamento commerciale industriale di /Extended/: -40°C a 85°C/-5°C a 85°C/-0°C alla versione 70°C disponibile
- RoHS compiacente e senza piombo
Applicazioni
- SONET OC-48/SADH STM -16
- SONET OC-12/SADH STM -4
- SONET OC-3/SADH STM -1
- Gigabit Ethernet
- Manica 1x/2xFibre
Parametri ottici (= VCC = 3,135 - 3,465 volt SUPERIORI del °C -40 - 85,)
| Parametro | Simbolo | Minuto. | Tipico | Massimo. | Unità | Nota |
| Sezione del trasmettitore: | ||||||
| Lunghezza d'onda concentrare | λc | 1270 | 1310 | 1360 | nanometro | |
| Larghezza spettrale (RMS) | σRMS | 4 | nanometro | |||
| Potenza di uscita ottico | Pesce gatto | -10 | -3 | dBm | 1 | |
| Rapporto di estinzione | ER | 8,2 | dB | |||
| Tempo ottico di aumento/caduta | TR/tf | 260 | ps | 2 | ||
| Rumore relativo di intensità | RIN | -120 | dB/Hz | |||
|
Nervosismo generato totale del trasmettitore (da picco a picco) |
JTXp-p | 0,07 | UI | |||
|
Nervosismo generato totale del trasmettitore (rms) |
JTXrms | 0,007 | UI | |||
| Maschera di occhio dell'uscita | Soddisfacente rispetto alla maschera di occhio Telcordia GR-253-GORE | |||||
| Sezione del ricevitore: | ||||||
| Lunghezza d'onda introdotta ottica | λc | 1260 | 1360 | nanometro | ||
| Sensibilità @ OC-48/STM-16 di RX | Sen1 | -18 | dBm | 3 | ||
| Canale 2xFibre di sensibilità di RX @ | Sen2 | -19 | dBm | 4 | ||
| Sensibilità @ Gigabit Ethernet di RX | Sen3 | -19 | dBm | 4 | ||
| Sensibilità @ OC-12/STM-4 di RX | Sen4 | -19 | dBm | 5 | ||
| Sensibilità @ OC-4/STM-1 di RX | Sen5 | -19 | dBm | 5 | ||
| RX_LOS asseriscono | LOS A | -35 | dBm | |||
| RX_LOS De-asseriscono | LOS D | -19 | dBm | |||
| Isteresi di RX_LOS | LOS H | 0,5 | dB | |||
| Sovraccarico del ricevitore | Politico | 0 | dBm | |||
| Specifiche generali: | ||||||
| Tasso di dati | BR | 155 | 2667 | Mb/s | ||
| Tasso di errore nella trasmissione del bit | BER | 10-12 | ||||
| Lunghezza di collegamento di sostegno massima su 9/125μm SMF @ OC-48/STM-16 | LMAX 1 | 2 | chilometro | |||
| Lunghezza di collegamento di sostegno massima sul canale 2xFibre di 9/125μm SMF @ | LMAX 2 | 5 | chilometro | |||
| Lunghezza di collegamento di sostegno massima su 9/125μm SMF @ Gigabit Ethernet | LMAX 3 | 10 | chilometro | |||
| Lunghezza di collegamento di sostegno massima su 9/125μm SMF @ OC-12/STM-4 | LMAX 4 | 10 | chilometro | |||
| Lunghezza di collegamento di sostegno massima su 9/125μm SMF @ OC-4/STM-1 | LMAX 5 | 10 | chilometro | |||
Informazioni di ordinazione
| Ricetrasmettitore doppio di SFP della fibra | |
| Numero del pezzo | Descrizione di prodotto |
| ricetrasmettitore di 155Mbp/s SFP | |
| FE-SX-MM850 | 155Mbps, 850nm millimetro 2km LC doppio, DDM 0°C~+70°C |
| FE-SX-MM1310 | 155Mbps, 1310nm millimetro 2km LC doppio, DDM 0°C~+70°C |
| FE-LX20-SM1310 | 155Mbps, 1310nm MP 20km LC doppio, DDM 0°C~+70°C |
| FE-LX40-SM1310 | 155Mbps, 1310nm MP 40km LC doppio, DDM 0°C~+70°C |
| FE-LX80-SM1550 | 155Mbps, 1550nm MP 80km LC doppio, DDM 0°C~+70°C |
| FE-LX120-SM1550 | 155Mbps, 1550nm MP 120km LC doppio, DDM 0°C~+70°C |
| ricetrasmettitore di 1.25Gbps SFP | |
| GE-SX-MM850 | 1.25Gbps, 850nm millimetro 500m LC doppio, DDM 0°C~+70°C |
| GE-SX-MM1310 | 1.25gbps, 1310nm millimetro 2km LC doppio, DDM 0°C~+70°C |
| GE-LX20-SM1310 | 1.25Gbps, 1310nm MP 20km LC doppio, DDM 0°C~+70°C |
| GE-LX40-SM1310 | 1.25Gbps, 1310nm MP 40km LC doppio, DDM 0°C~+70°C |
| GE-LX60-SM1550 | 1.25Gbps, 1550nm MP 60km LC doppio, DDM 0°C~+70°C |
| GE-LX80-SM1550 | 1.25Gbps, 1550nm MP 80km LC doppio, DDM 0°C~+70°C |
| GE-LX120-SM1550 | 1.25Gbps, 1550nm MP 120km LC doppio, DDM 0°C~+70°C |
| ricetrasmettitore di 10Gbps SFP | |
| SFP+-10GB-SR | fibra doppia LC 850nm 300M di multi modo dello SR di 10G SFP+ |
| SFP+-10GB-LRM | fibra doppia LC 1310nm 220M di multi modo di 10G SFP+ LRM |
| SFP+-10GB-LR | fibra doppia LC 1310nm 20km di singolo modo di 10G SFP+ LR |
| SFP+-10GB-ERM | fibra doppia LC 1310nm 40km di singolo modo di 10G SFP+ER |
| SFP+-10GB-ER | fibra doppia LC 1550nm 40km di singolo modo di 10G SFP+ER |
| SFP+-10GB-ZR | fibra doppia LC 1550nm 80km di singolo modo di 10G SFP+ZR |
| SFP+10G40-CWDM | 1470 ~1610nm CWDM SFP+ 40km |
| SFP+10G80-CWDM | 1470~1570nm CWDM SFP+ 80km |
| SFP+10G80-CWDM | 1590~1610nm CWDM SFP+ 80km |
| SFP+10G40-DWDM | DWDM SFP+ 40km |
| SFP+10G80-DWDM | DWDM SFP+ 80km |
| Ricetrasmettitore di XFP | |
| XFP-10G-SR | fibra doppia LC 850nm 300M di multi modo dello SR di 10G XFP |
| XFP-10G-LRM | fibra doppia LC 1310nm 10kM di singolo modo di 10G XFP LRM |
| XFP-10G-LR | fibra doppia LC 1310nm 20km di singolo modo di 10G XFP LR |
| XFP-10G-ER | fibra doppia LC 1550nm 40km di singolo modo di 10G XFP ER |
| XFP-10G-ZR | fibra doppia LC 1550nm 80km di singolo modo dello ZR di 10G XFP |
| Ricetrasmettitore di CWDM DWDM | |
| XFP-CWDM-40xx | 1470 ~1610nm CWDM XFP 40km |
| XFP-CWDM-80xx | 1470~1570nm CWDM XFP 80km |
| XFP-CWDM-80xx | 1590~1610nm CWDM XFP 80km |
| XFP-DWDM-40xx | DWDM XFP 40km |
| XFP-DWDM-80xx | DWDM XFP 80km |
| XFP-DWDM-100xx | DWDM XFP100km |
Manifestazione del prodotto
