ricetrasmettitore 1490nm monomodale 1550nm del modulo di 80km 2.5Gb/S Sfp
Dettagli:
Luogo di origine: | La Cina |
Marca: | NuFiber |
Certificazione: | CE FCC |
Numero di modello: | SFP-2.5G-BX80D-SM1490 |
Termini di pagamento e spedizione:
Quantità di ordine minimo: | 1 paio |
---|---|
Imballaggi particolari: | 10pcs/plastic borsa, 500pcs/carton, dimensione del cartone: 455*328*280mm |
Tempi di consegna: | 1-3 giorni del lavoro |
Termini di pagamento: | L/C, T/T, Western Union |
Capacità di alimentazione: | 100.000 pc al mese |
Informazioni dettagliate |
|||
Velocità: | 2.5Gb/s | Lunghezza d'onda: | 1490nm/1550nm |
---|---|---|---|
Distanza: | 80km | Connettore: | LC |
DDM: | Supporto | Tipo della fibra: | Singola fibra monomodale |
Alimentazione elettrica: | 3.3V | Compatibilità: | Cisco, Huawei, HP… |
Produttore: | Sì | Impiegati lavoranti.: | 0~70℃ |
Garanzia: | 3 anni | ||
Evidenziare: | ricetrasmettitore del modulo di 80km 2.5Gb/S Sfp,ricetrasmettitore del modulo di 2.5Gb/S Sfp monomodale |
Descrizione di prodotto
fibra 80km monomodali 1490nm/1550nm LC DDM del ricetrasmettitore di 2.5Gb/s SFP singola
Descrizione
I ricetrasmettitori dello SFP-2.5G-BX80D-SM1490 di NuFiber sono un rendimento elevato, modulo redditizio che hanno una singola interfaccia dell'ottica di LC. Sono compatibili con l'accordo Pluggable di Multi-sourcing di piccolo fattore forma (MSA) e le funzioni di sistemi diagnostici di Digital sono disponibili tramite bus seriale a due fili specificate in SFF-8472. La sezione del ricevitore usa un ricevitore di APD ed il trasmettitore utilizza 1490 un laser di nanometro DFB, fino al collegamento 26dB per muoversi per assicurare questo modulo SONET OC-48/applicazione dell'SADH STM -16 80km.
Caratteristiche
- Fino alle programmazioni dei dati 2.67Gb/s
- Caldo-Pluggable
- Singolo connettore di LC
- Fino a 80 chilometri su 9/125μm SMF
- trasmettitore del laser di 1490nm DFB
- rivelatore fotoelettrico di 1550nm APD
- Singola alimentazione elettrica di +3.3V
- Interfaccia del monitoraggio soddisfacente rispetto a SFF-8472
- Dissipazione di potere massima <1w>
- Gamma di temperatura di funzionamento commerciale industriale di /Extended/: -40°C a 85°C/-5°C a 85°C/-0°C alla versione 70°C disponibile
- RoHS compiacente e senza piombo
Applicazioni
- SONET OC-48/SADH STM -16
- SONET OC-12/SADH STM -4
- SONET OC-3/SADH STM -1
- Gigabit Ethernet
- Manica 1x/2xFibre
Parametri ottici (= VCC = 3,135 - 3,465 volt SUPERIORI del °C -40 - 85,)
Parametro | Simbolo | Minuto. | Tipico | Massimo. | Unità | Nota |
Sezione del trasmettitore: | ||||||
Lunghezza d'onda concentrare | λc | 1470 | 1490 | 1510 | nanometro | |
Larghezza spettrale | σ | 1 | nanometro | |||
Rapporto laterale di soppressione di modo | SMSR | 30 | dB | |||
Potenza di uscita ottico | Pesce gatto | -2 | +3 | dBm | 1 | |
Rapporto di estinzione | ER | 8,2 | dB | |||
Tempo ottico di aumento/caduta | TR/tf | 260 | ps | 2 | ||
Rumore relativo di intensità | RIN | -120 | dB/Hz | |||
Nervosismo generato totale del trasmettitore (da picco a picco) |
JTXp-p | 0,07 | UI | |||
Nervosismo generato totale del trasmettitore (rms) |
JTXrms | 0,007 | UI | |||
Maschera di occhio per uscita ottica | Soddisfacente rispetto alla maschera di occhio Telcordia GR-253-GORE | |||||
Sezione del ricevitore: | ||||||
Lunghezza d'onda introdotta ottica | λc | 1530 | 1550 | 1570 | nanometro | |
Sovraccarico del ricevitore | Politico | -9 | dBm | 3 | ||
Sensibilità di RX | Sen | -28 | dBm | 3 | ||
RX_LOS asseriscono | LOS A | -45 | dBm | |||
RX_LOS De-asseriscono | LOS D | -29 | dBm | |||
Isteresi di RX_LOS | LOS H | 0,5 | dB | |||
Specifiche generali: | ||||||
Tasso di dati | BR | 155 | 2667 | Mb/s | ||
Tasso di errore nella trasmissione del bit | BER | 10-12 | ||||
Lunghezza di collegamento di sostegno massima su 9/125μm SMF@2.5Gb /s | LMAX | 80 | chilometro | |||
Bilancio del sistema totale | Libbra | 26 | dB |
Informazioni di ordinazione
Ricetrasmettitore di BiDi SFP | ||
Numero del pezzo | Descrizione di prodotto | |
ricetrasmettitore di 155Mb/s SFP | ||
FE-BX20-SM1310/1550 | 155Mbps, BiDi 1310nm/1550nm MP 20km LC, DDM 0°C~+70°C | |
FE-BX40-SM1310/1550 | 155Mbps, BiDi 1310nm/1550nm MP 40km LC, DDM 0°C~+70°C | |
FE-BX80-SM1310/1550 | 155Mbps, BiDi 1310nm/1550nm MP 80km LC, DDM 0°C~+70°C | |
FE-BX100-SM1310/1550 | 155Mbps, BiDi 1310nm/1550nm MP 120km LC, DDM 0°C~+70°C | |
ricetrasmettitore di 1.25Gbps SFP | ||
GE-BX10-SM1310/1550 | 1.25Gbps, BiDi 1310nm/1550nm MP 10km LC, DDM 0°C~+70°C | |
GE-BX20-SM1310/1550 | 1.25Gbps, BiDi 1310nm/1550nm MP 20km LC, DDM 0°C~+70°C | |
GE-BX40-SM1310/1550 | 1.25Gbps, BiDi 1310nm/1550nm MP 40km LC, DDM 0°C~+70°C | |
GE-BX60-SM1310/1550 | 1.25Gbps, BiDi 1310nm/1550nm MP 60km LC, DDM 0°C~+70°C | |
GE-BX80-SM1310/1550 | 1.25Gbps, BiDi 1310nm/1550nm MP 80km LC, DDM 0°C~+70°C | |
GE-BX100-SM1310/1550 | 1.25Gbps, BiDi 1310nm/1550nm MP 120km LC, DDM 0°C~+70°C | |
ricetrasmettitore di 10Gbps SFP+ | ||
SFP-10G-BX20-SM1330/1270 | 10Gbps, BiDi 1330nm/1270nm MP 20km LC, DDM 0°C~+70°C | |
SFP-10G-BX40-SM1330/1270 | 10Gbps, BiDi 1330nm/1270nm MP 40km LC, DDM 0°C~+70°C | |
SFP-10G-BX60-SM1330/1270 | 10Gbps, BiDi 1330nm/1270nm MP 60km LC, DDM 0°C~+70°C | |
SFP-10G-BX80-SM1490/1550 | 10Gbps, BiDi 1490nm/1550nm MP 80km LC, DDM 0°C~+70°C | |
Ricetrasmettitore di XFP | ||
XFP-BX20-SM1330/1270 | 10Gbps, BiDi 1330nm/1270nm MP 20km LC, DDM 0°C~+70°C | |
XFP-BX40-SM1330/1270 | 10Gbps, BiDi 1330nm/1270nm MP 40km LC, DDM 0°C~+70°C | |
XFP-BX60-SM1330/1270 | 10Gbps, BiDi 1330nm/1270nm MP 60km LC, DDM 0°C~+70°C |

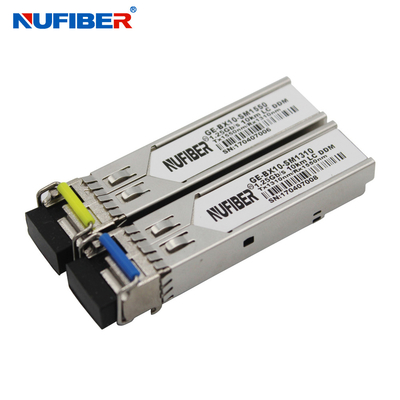

Manifestazione del prodotto
Packaing & trasporto
Manifestazione della fabbrica
