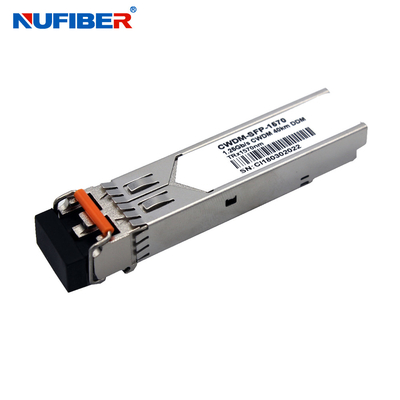

Modulo duplex del ricetrasmettitore 160km 1470nm 1610nm Sfp Lc di CWDM 1.25G SFP
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | NuFiber |
| Certificazione: | CE FCC Rohs |
| Numero di modello: | CWDM-SFP-GE160-1470 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Imballaggi particolari: | 10pcs/plastic borsa, 500pcs/carton |
| Tempi di consegna: | Entro 1-3 giorni del lavoro |
| Termini di pagamento: | L/C, T/T, Western Union, carta di credito |
| Capacità di alimentazione: | 100.000 pc al mese |
|
Informazioni dettagliate |
|||
| Tasso di dati: | 1.25Gb/s | Lunghezza d'onda: | 1470~1610nm |
|---|---|---|---|
| Distanza: | 160km | Connettore: | LC |
| Imballaggio: | CWDM SFP | Tipo della fibra: | Duplex LC MP |
| Alimentazione elettrica: | 3.3V | Temperatura di lavoro: | 0-70℃ |
| Produttore: | Sì | Compatibile: | Ginepro ecc di Cisco Huawei HP… |
| Garanzia: | 3 anni | ||
| Evidenziare: | Ricetrasmettitore di CWDM 1.25G SFP,ricetrasmettitore 160km di 1.25G SFP,modulo dello Sfp Lc del duplex 1610nm |
||
Descrizione di prodotto
duplex LC 1470nm ~ 1610nm MP DDM del ricetrasmettitore di 1.25Gb/s 160km CWDM SFP
Descrizione
Il ricetrasmettitore del singolo modo di serie CWDM-SFP160-1470~1610 è modulo pluggable di piccolo fattore forma per le comunicazioni di dati ottiche duplex quali Gigabit Ethernet 1000BASE-ZX ed il Manica 1x SM-LC-L FC-PI della fibra. È con il connettore di perno di SFP 20 per permettere la capacità calda della spina. Questo modulo è progettato per la fibra del singolo modo e funziona ad una lunghezza d'onda nominale della lunghezza d'onda di CWDM. Ci sono diciotto lunghezze d'onda concentrare dal 1470 nanometro disponibile a 1610nm, con ogni punto 20nm.
La sezione del trasmettitore utilizza un laser multiplo della buca di potenziale CWDM DFB ed è laser della classe A 1 compiacente secondo la norma di sicurezza internazionale IEC-60825. Il ricevitore che la sezione utilizza un preamplificatore integrato del rivelatore di InGaAs (IDP) ha montato in un'intestazione ottica ed in un post-amplificatore di limitazione IC. Le serie CWDM-SFP160-1470~1610 sono destinate per essere soddisfacenti rispetto a SFF-8472.
Caratteristiche
- Dato ordine dell'operazione 1.25Gbps
- trasmettitore di 8-Wavelength CWDM DFB LD da
- 1470nm a 1610nm, con il punto 20nm
- Soddisfacente rispetto a SFP MSA e SFF-8472
- Compatibile con SONET OC-24-LR-1
- Compatibile con RoHS
- singola alimentazione elettrica di +3.3V
- Duplex Caldo-Pluggable LC di orma di SFP
- Temperatura di caso di funzionamento
- Norma: 0°C a +70°C
- Esteso: -20°C a +85°C
- Industriale: -40°C a +85°C
Applicazioni
- Gigabit Ethernet
- Infrastruttura del selettore di canale della fibra
- Interfaccia server/del router
- Altri sistemi di trasmissione ottici
Parametri ottici (= -40 SUPERIORE VCC = 3,135 - 3,465 ai volt di 85°C,)
| Parametro | Simbolo | Minuto. | Tipico | Massimo. | Unità | Nota |
| Sezione del trasmettitore: | ||||||
| Lunghezza d'onda concentrare | λc | λ-6 | λ | λ+7.5 | nanometro | |
| Larghezza spettrale (- 20dB) | △λ | 1 | nanometro | |||
| Rapporto laterale di soppressione di modo | SMSR | 30 | dB | |||
| Potenza di uscita ottico | Pesce gatto | 2 | +5 | dBm | 1 | |
| Tempo ottico di aumento/caduta | TR/tf | 260 | ps | 2 | ||
| Rapporto di estinzione | ER | 8,2 | dB | |||
| Maschera di occhio per uscita ottica | Soddisfacente rispetto a IEEE802.3z (sicurezza dei laser della classe 1) | |||||
| Sezione del ricevitore: | ||||||
| Lunghezza d'onda introdotta ottica | λc | 1460 | 1620 | nanometro | ||
| Sovraccarico del ricevitore | Politico | -8 | dBm | 3 | ||
| Sensibilità di RX | Sen | -34 | dBm | 3 | ||
| RX_LOS asseriscono | LOS A | -40 | dBm | |||
| RX_LOS De-asseriscono | LOS D | -32 | dBm | |||
| Isteresi di RX_LOS | LOS H | 0,5 | dB | |||
| Specifiche generali: | ||||||
| Tasso di dati | BR | 1.063/1.25 | Gb/s | |||
| Tasso di errore nella trasmissione del bit | BER | 10-12 | ||||
| Lunghezza di collegamento di sostegno massima su 9/125μm SMF@1.25Gb /s | LMAX | 160 | chilometro | |||
| Bilancio del sistema totale | Libbra | 24 | dB | |||
Informazioni di ordinazione
| Ricetrasmettitore doppio di SFP della fibra | |
| Numero del pezzo | Descrizione di prodotto |
| ricetrasmettitore di 155Mbp/s SFP | |
| FE-SX-MM850 | 155Mbps, 850nm millimetro 2km LC doppio, DDM 0°C~+70°C |
| FE-SX-MM1310 | 155Mbps, 1310nm millimetro 2km LC doppio, DDM 0°C~+70°C |
| FE-LX20-SM1310 | 155Mbps, 1310nm MP 20km LC doppio, DDM 0°C~+70°C |
| FE-LX40-SM1310 | 155Mbps, 1310nm MP 40km LC doppio, DDM 0°C~+70°C |
| FE-LX80-SM1550 | 155Mbps, 1550nm MP 80km LC doppio, DDM 0°C~+70°C |
| FE-LX120-SM1550 | 155Mbps, 1550nm MP 120km LC doppio, DDM 0°C~+70°C |
| ricetrasmettitore di 1.25Gbps SFP | |
| GE-SX-MM850 | 1.25Gbps, 850nm millimetro 500m LC doppio, DDM 0°C~+70°C |
| GE-SX-MM1310 | 1.25gbps, 1310nm millimetro 2km LC doppio, DDM 0°C~+70°C |
| GE-LX20-SM1310 | 1.25Gbps, 1310nm MP 20km LC doppio, DDM 0°C~+70°C |
| GE-LX40-SM1310 | 1.25Gbps, 1310nm MP 40km LC doppio, DDM 0°C~+70°C |
| GE-LX60-SM1550 | 1.25Gbps, 1550nm MP 60km LC doppio, DDM 0°C~+70°C |
| GE-LX80-SM1550 | 1.25Gbps, 1550nm MP 80km LC doppio, DDM 0°C~+70°C |
| GE-LX120-SM1550 | 1.25Gbps, 1550nm MP 120km LC doppio, DDM 0°C~+70°C |
| ricetrasmettitore di 10Gbps SFP | |
| SFP+-10GB-SR | fibra doppia LC 850nm 300M di multi modo dello SR di 10G SFP+ |
| SFP+-10GB-LRM | fibra doppia LC 1310nm 220M di multi modo di 10G SFP+ LRM |
| SFP+-10GB-LR | fibra doppia LC 1310nm 20km di singolo modo di 10G SFP+ LR |
| SFP+-10GB-ERM | fibra doppia LC 1310nm 40km di singolo modo di 10G SFP+ER |
| SFP+-10GB-ER | fibra doppia LC 1550nm 40km di singolo modo di 10G SFP+ER |
| SFP+-10GB-ZR | fibra doppia LC 1550nm 80km di singolo modo di 10G SFP+ZR |
| SFP+10G40-CWDM | 1470 ~1610nm CWDM SFP+ 40km |
| SFP+10G80-CWDM | 1470~1570nm CWDM SFP+ 80km |
| SFP+10G80-CWDM | 1590~1610nm CWDM SFP+ 80km |
| SFP+10G40-DWDM | DWDM SFP+ 40km |
| SFP+10G80-DWDM | DWDM SFP+ 80km |
| Ricetrasmettitore di XFP | |
| XFP-10G-SR | fibra doppia LC 850nm 300M di multi modo dello SR di 10G XFP |
| XFP-10G-LRM | fibra doppia LC 1310nm 10kM di singolo modo di 10G XFP LRM |
| XFP-10G-LR | fibra doppia LC 1310nm 20km di singolo modo di 10G XFP LR |
| XFP-10G-ER | fibra doppia LC 1550nm 40km di singolo modo di 10G XFP ER |
| XFP-10G-ZR | fibra doppia LC 1550nm 80km di singolo modo dello ZR di 10G XFP |
| Ricetrasmettitore di CWDM DWDM | |
| XFP-CWDM-40xx | 1470 ~1610nm CWDM XFP 40km |
| XFP-CWDM-80xx | 1470~1570nm CWDM XFP 80km |
| XFP-CWDM-80xx | 1590~1610nm CWDM XFP 80km |
| XFP-DWDM-40xx | DWDM XFP 40km |
| XFP-DWDM-80xx | DWDM XFP 80km |
| XFP-DWDM-100xx | DWDM XFP100km |
