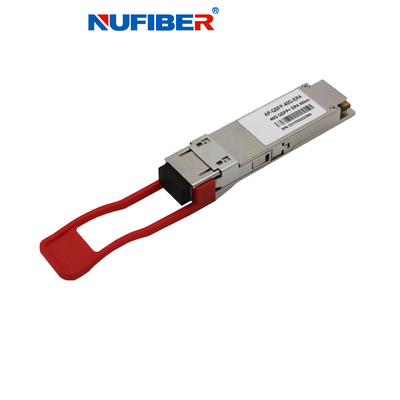

Ricetrasmettitore ottico 40G QSFP+ ER4 40km 1310nm della fibra del connettore dell'OEM LC

Ricetrasmettitore ottico 40G QSFP+ ER4 40km 1310nm della fibra del connettore dell'OEM LC

Dettagli:

Luogo di origine: La Cina
Marca: Nufiber
Certificazione: CE FCC
Numero di modello: QSFP-40G-ER4

Termini di pagamento e spedizione:

Quantità di ordine minimo: 1 pezzo
Imballaggi particolari: 10pcs/plastic borsa, 200pcs/carton
Tempi di consegna: 2-3 giorni
Termini di pagamento: T/T, Western Union
Capacità di alimentazione: 1000 pezzi/settimana
Miglior prezzo Contatto

Informazioni dettagliate

Tasso di dati: 40Gb/s Lunghezza d'onda: 1310nm
Distanza: 40km Connettore: LC
Tipo della fibra: singolo modo Alimentazione elettrica: 3.3V
Temperatura di funzionamento: 0~70℃ Garanzia: 12 mesi
Produttore: OEM: Supporto
Evidenziare:

Ricetrasmettitore ottico della fibra del connettore dell'OEM LC

,

Ricetrasmettitore ottico 40G QSFP+ della fibra

,

ricetrasmettitore ER4 40km 1310nm di 40G QSFP+

Descrizione di prodotto

QSFP-40G-ER4

ricetrasmettitore ottico QSFP-40G-ER4 QSFP+ 40G della fibra del connettore di 40G QSFP+ ER4 40km 1310nm LC



Connettore Pluggable e duplex caldo di LC, singolo modo





Descrizione di prodotto



Il QSFP-40G-ER4 è un modulo del ricetrasmettitore progettato per le applicazioni di comunicazioni ottiche di 40Km. La progettazione è compiacente a 40GBASE-ER4 della norma di IEEE P802.3ba. Il modulo converte 4 canali di input (ch) di dati elettrici 10Gb/s in 4 segnali ottici di CWDM e li multiplexa in un singolo canale per la trasmissione ottica 40Gb/s. Inverso, dal lato del ricevitore, il modulo otticamente demultiplexa un input 40Gb/s in 4 segnali dei canali di CWDM e li converte in 4 dati elettrici dell'uscita del canale.



Le lunghezze d'onda centrali dei 4 canali di CWDM sono 1271, 1291, 1311 e 1331 nanometro come membri della griglia di lunghezza d'onda di CWDM definita in ITU-T G694.2. Contiene un connettore duplex di LC per l'interfaccia ottica e un connettore di perno 38 per l'interfaccia elettrica. Per minimizzare la dispersione ottica nel sistema della lunga distanza, la fibra monomodale (SMF) deve applicarsi in questo modulo.

Il prodotto è progettato con il fattore forma, collegamento ottico/elettrico e l'interfaccia diagnostica digitale secondo l'accordo di Multi-fonte di QSFP (MSA). È stato destinato per riempire le condizioni di gestione esterne più dure compreso la temperatura, l'umidità e l'interferenza di EMI.

Il modulo funziona a partire da una singola alimentazione elettrica di +3.3V ed i segnali di controllo globali di LVCMOS/LVTTL quale il modo del presente, di risistemazione, di interruzione e di potere basso del modulo sono disponibili con i moduli. Un'interfaccia seriale a due fili è a disposizione inviare e ricevere i segnali di controllo più complessi e per ottenere le informazioni diagnostiche digitali. I diversi canali possono essere indirizzati ed i canali inutilizzati possono essere interrotti per la flessibilità massima di progettazione.





Il QSFP-40G-ER4 è progettato con il fattore forma, collegamento ottico/elettrico e l'interfaccia diagnostica digitale secondo l'accordo di Multi-fonte di QSFP (MSA). È stato destinato per riempire le condizioni di gestione esterne più dure compreso la temperatura, l'umidità e l'interferenza di EMI. Il modulo offre l'integrazione molto alta della caratteristica e di funzionalità, accessibile via un'interfaccia seriale bifilare.



Caratteristiche fondamentali



4 progettazione dei vicoli MUX/DEMUX di CWDM

Fino a 11.2Gbps per larghezza di banda del canale

Larghezza di banda aggregata di > 40Gbps

Connettore duplex di LC

Soddisfacente rispetto norma IEEE802.3ba e 40GBASE-ER4 ad Ethernet di 40G

QSFP MSA compiacente

Trasmissione di fino a 40km

Soddisfacente rispetto ai tassi di dati di QDR/DDR Infiniband

Singolo funzionamento dell'alimentazione elettrica di +3.3V

Funzioni diagnostiche digitali incorporate

Gamma di temperature 0°C a 70°C

RoHS compiacente



Applicataion



Scaffale da tormentare

Commutatori e router di centri dati

Reti della metropolitana

Commutatori e router

collegamenti di Ethernet di 40G BASE-ER4





Parametri ottici (= VCC = 3,13 - 3,47 volt SUPERIORI del °C 0 - 70,)

Parametro Simbolo Min Tipo Massimo Unità Rif.
Trasmettitore





Assegnazione di lunghezza d'onda

L0 1264,5 1271 1277,5 nanometro
L1 1284,5 1291 1297,5 nanometro
L2 1304,5 1311 1317,5 nanometro
L3 1324,5 1331 1337,5 nanometro
rapporto di soppressione di Laterale modo SMSR 30 - - dB
Potere medio totale del lancio Pinta - - +10,5 dBm
Potere medio del lancio, ogni vicolo   -2,7 - +4,5 dBm
Differenza nel potere del lancio fra qualsiasi due vicoli (OMA)   - - 4,7 dB
Ampiezza ottica di modulazione, ogni vicolo OMA 0,3   +5 dBm
Potere del lancio in OMA meno la pena della dispersione e del trasmettitore (TDP), ogni vicolo   -0,5 -   dBm
TDP, ogni vicolo TDP     2,6 dB
Rapporto di estinzione ER 3,5 - - dB
Definizione della maschera di occhio del trasmettitore {X1, X2, X3, Y1, Y2, Y3}   {0,25, 0,4, 0,45, 0,25, 0,28, 0,4}
Tolleranza ottica di attenuazione di riflessione   - - 20 dB
Trasmettitore spento del lancio medio, ogni vicolo Poff     -30 dBm
Rumore relativo di intensità Rin     -128 dB/HZ 1
Ricevitore
Soglia di danno THd 3,8     dBm 1
Potere medio all'input del ricevitore, ogni vicolo R -21,2   -4,5 dBm
Potere del ricevitore (OMA), ogni vicolo       -1 dB
Accuratezza di RSSI   -2   2 dB
Riflettanza del ricevitore Rrx     -26 dB
Potere del ricevitore (OMA), ogni vicolo   - - 3,5 dBm
Sensibilità sollecitata del ricevitore in OMA, ogni vicolo   - - -16,8 dBm
Sensibilità del ricevitore (OMA), ogni vicolo Sen - - -19 dBm
Differenza in ricevere potere fra qualsiasi due vicoli (OMA)       7,0 dB
Ricevi le 3 frequenze d'interdizione superiori elettrica di dB, ogni vicolo       12,3 Gigahertz
Il LOS De-asserisce LOSD     -20 dBm
Il LOS asserisce LOSA -35     dBm
Isteresi di LOS LOSH 0,5     dB


































































































Informazioni di ordinazione:




QSFP-40G-SR4 connettore di 40Gb/s 150m MPO/MTP, multi modo, 850nm
QSFP-40G-LR4 connettore duplex di 40Gb/s 10km LC, singolo modo, 1270-1330nm
QSFP-40G-ER4 connettore duplex di 40Gb/s 40km LC, singolo modo, 1270-1330nm
QSFP-40G-LR-S connettore di 40Gb/s 2km PSM4 MPO, singolo modo, 1310nm
QSFP-40G-LR-S connettore di 40Gb/s 10km PSM4 MPO, singolo modo, 1310nm
QSFP-40G-LX4 connettore duplex di 40Gb/s 150m LC, multi modo (OM3), 1270-1330nm
QSFP-40G-LX4 connettore duplex di 40Gb/s 2km LC, singolo modo, 1270-1330nm
