Ricetrasmettitore di XFP-10G-ZR 10G XFP, moduli ottici del ricetrasmettitore di singolo modo 120km 1550nm
Dettagli:
Luogo di origine: | La Cina |
Marca: | NuFiber |
Certificazione: | CE FCC Rohs |
Numero di modello: | XFP-10G-ZR |
Termini di pagamento e spedizione:
Quantità di ordine minimo: | 1 pezzo |
---|---|
Imballaggi particolari: | 10pcs/plastic borsa, 500pcs/carton |
Tempi di consegna: | Entro 1-3 giorni del lavoro |
Termini di pagamento: | L/C, T/T, Western Union, carta di credito |
Capacità di alimentazione: | 10.000 pc al mese |
Informazioni dettagliate |
|||
Tasso di dati: | 10Gb/s | Lunghezza d'onda: | 1550nm |
---|---|---|---|
Distanza: | 120km | Connettore: | LC |
DDM: | Supporto | Tipo della fibra: | Duplex monomodale |
Alimentazione elettrica: | 3.3V | Temperatura di lavoro: | 0~70℃ |
Garanzia: | 3 anni | Compatibilità: | Cisco, HP, Huawei, Finisar… |
Produttore: | Sì | ||
Evidenziare: | Ricetrasmettitore di XFP-10G-ZR 10G XFP,ricetrasmettitore 120km 1550nm di 10G XFP,Moduli ottici del ricetrasmettitore 120km 1550nm |
Descrizione di prodotto
fibra doppia 120km monomodale 1550nm LC DDM del ricetrasmettitore XFP-10G-ZR di 10Gb/s XFP
Descrizione
I piccoli ricetrasmettitori di fattore forma 10Gb/s (XFP) di Nufiber XFP-10G-ZR sono soddisfacenti rispetto alla specificazione corrente di accordo di Multi-fonte di XFP (MSA). Il rendimento elevato ha raffreddato il trasmettitore di EML e l'alto ricevitore della sensibilità APD per fornire la prestazione superiore per SONET/SDH ed i collegamenti ottici delle applicazioni fino a 120km di Ethernet.
Caratteristiche
- Multi protocollo di sostegno da 9.95Gb/s a 11.3Gb/s
- Connettore di perno pluggable caldo 30
- Soddisfacente rispetto a XFP MSA
- Una distanza di trasmissione di 120km sopra la fibra di singolo modo
- 1550nm ha raffreddato il trasmettitore del laser di EML.
- Ricevitore di APD
- Connettore duplex di LC
- interfaccia a due fili per gestione ed il monitor diagnostico
- Interfaccia elettrica di XFI con l'accoppiamento di CA
- Tensioni di alimentazione elettrica: +3.3V, +5V
- Gamma di temperature 0°C a 70°C
- Dissipazione di potere: <3>
- Parte compiacente di RoHS
Applicazioni
- Ethernet 10GBASE-ZR/ZW
- SONET OC-192/SADH STM-64 ITU-T G.959.1 P1L1-2D2
- 120km 10G LC
- Altri collegamenti ottici
Parametri ottici
Parametro | Simbolo | Min | Tipo | Massimo | Unità | Rif. |
Trasmettitore | ||||||
Tasso di funzionamento della data | BR | 9,95 | 11,3 | Gb/s | ||
Tasso di errore nella trasmissione del bit | BER | 10-12 | ||||
Potere massimo del lancio | PMAX | 1 | +5 | dBm | 1 | |
Lunghezza d'onda ottica | λ | 1530 | 1550 | 1565 | nanometro | |
Rapporto ottico di estinzione | ER | 8,2 | dB | |||
Larghezza spettrale | Δλ | 1 | nanometro | |||
Rapporto di Sidemode Supression | SSRmin | 30 | dB | |||
Tempo di aumento/caduta (20%~80%) | Tr/Tf | 35 | ps | |||
Potere medio del lancio FUORI del trasmettitore | POFF | -30 | dBm | |||
Nervosismo di Tx | Txj | Soddisfacente rispetto a ciascuno requisiti standard | ||||
Maschera di occhio ottica | IEEE802.3ae | 2 | ||||
Ricevitore | ||||||
Tasso di funzionamento della data | BR | 9,95 | 11,3 | Gb/s | ||
Sensibilità del ricevitore | Sen | -24 | dBm | 2 | ||
Alimentazione in ingresso entrata massima | PMAX | -7 | dBm | 2 | ||
Lunghezza d'onda concentrare ottica | λC | 1260 | 1600 | nanometro | ||
Riflettanza del ricevitore | Rrx | -27 | dB | |||
Il LOS De-asserisce | LOSD | -24 | dBm | |||
Il LOS asserisce | LOSA | -34 | dBm | |||
Isteresi di LOS | LOSH | 0,5 | 5 | dB |
Informazioni di ordinazione
Ricetrasmettitore doppio di SFP della fibra | |
Numero del pezzo | Descrizione di prodotto |
ricetrasmettitore di 155Mbp/s SFP | |
FE-SX-MM850 | 155Mbps, 850nm millimetro 2km LC doppio, DDM 0°C~+70°C |
FE-SX-MM1310 | 155Mbps, 1310nm millimetro 2km LC doppio, DDM 0°C~+70°C |
FE-LX20-SM1310 | 155Mbps, 1310nm MP 20km LC doppio, DDM 0°C~+70°C |
FE-LX40-SM1310 | 155Mbps, 1310nm MP 40km LC doppio, DDM 0°C~+70°C |
FE-LX80-SM1550 | 155Mbps, 1550nm MP 80km LC doppio, DDM 0°C~+70°C |
FE-LX120-SM1550 | 155Mbps, 1550nm MP 120km LC doppio, DDM 0°C~+70°C |
ricetrasmettitore di 1.25Gbps SFP | |
GE-SX-MM850 | 1.25Gbps, 850nm millimetro 500m LC doppio, DDM 0°C~+70°C |
GE-SX-MM1310 | 1.25gbps, 1310nm millimetro 2km LC doppio, DDM 0°C~+70°C |
GE-LX20-SM1310 | 1.25Gbps, 1310nm MP 20km LC doppio, DDM 0°C~+70°C |
GE-LX40-SM1310 | 1.25Gbps, 1310nm MP 40km LC doppio, DDM 0°C~+70°C |
GE-LX60-SM1550 | 1.25Gbps, 1550nm MP 60km LC doppio, DDM 0°C~+70°C |
GE-LX80-SM1550 | 1.25Gbps, 1550nm MP 80km LC doppio, DDM 0°C~+70°C |
GE-LX120-SM1550 | 1.25Gbps, 1550nm MP 120km LC doppio, DDM 0°C~+70°C |
ricetrasmettitore di 10Gbps SFP | |
SFP+-10GB-SR | fibra doppia LC 850nm 300M di multi modo dello SR di 10G SFP+ |
SFP+-10GB-LRM | fibra doppia LC 1310nm 220M di multi modo di 10G SFP+ LRM |
SFP+-10GB-LR | fibra doppia LC 1310nm 20km di singolo modo di 10G SFP+ LR |
SFP+-10GB-ERM | fibra doppia LC 1310nm 40km di singolo modo di 10G SFP+ER |
SFP+-10GB-ER | fibra doppia LC 1550nm 40km di singolo modo di 10G SFP+ER |
SFP+-10GB-ZR | fibra doppia LC 1550nm 80km di singolo modo di 10G SFP+ZR |
Ricetrasmettitore di XFP | |
XFP-10G-SR | fibra doppia LC 850nm 300M di multi modo dello SR di 10G XFP |
XFP-10G-LRM | fibra doppia LC 1310nm 10kM di singolo modo di 10G XFP LRM |
XFP-10G-LR | fibra doppia LC 1310nm 20km di singolo modo di 10G XFP LR |
XFP-10G-ER | fibra doppia LC 1550nm 40km di singolo modo di 10G XFP ER |
XFP-10G-ZR | fibra doppia LC 1550nm 80km di singolo modo dello ZR di 10G XFP |

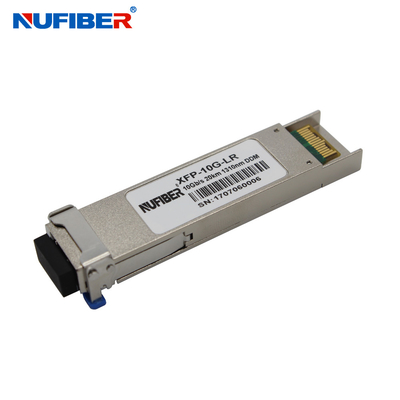

I prodotti mostrano
