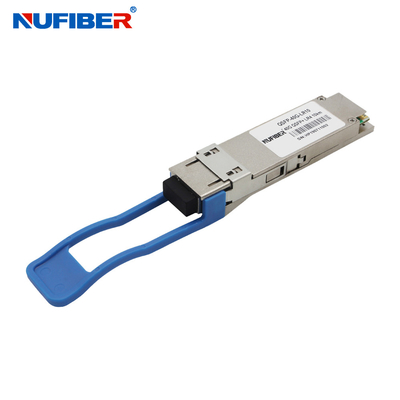

QSFP-40G-LR4 40Gb/s QSFP+ Trasmettitore 10km 1310nm SMF modulo optico LC duplex compatibile Cisco Huawei HP
Trasmettitore QSFP+ da 10 km a 40 Gb/s
Collegamento a caldo, connettore LC duplex, modalità singola
Descrizione del prodotto
Il QSFP-40G-LR4 è un modulo trasmettitore progettato per applicazioni di comunicazione ottica a 10 km. Il design è conforme a 40GBASE-LR4 dello standard IEEE P802.3ba.Il modulo converte 4 canali di ingresso (ch) di dati elettrici da 10 Gb/s in 4 segnali ottici CWDMAl contrario, sul lato del ricevitore, il modulo de-multiplice otticamente un input di 40 Gb/s in 4 canali CWDM,e li converte in dati elettrici di uscita a 4 canali.
Le lunghezze d'onda centrali dei 4 canali CWDM sono 1271, 1291, 1311 e 1331 nm come membri
della griglia di lunghezza d'onda CWDM definita nell'ITU-T G694.2Contiene un connettore LC duplex per il
L'interfaccia ottica e un connettore a 38 pin per l'interfaccia elettrica.
per la dispersione nel sistema a lungo raggio, in questo modulo deve essere applicata la fibra monomodo (SMF).
Caratteristiche chiave
4 corsie CWDM MUX/DEMUX |
Fino a 11,2 Gbps di larghezza di banda per canale |
larghezza di banda aggregata > 40 Gbps |
connettore LC duplex |
Compatibile con lo standard 40G Ethernet IEEE802.3ba e 40GBASE-LR4 |
QSFP MSA conforme |
Trasmissione fino a 10 km |
Conformi alle tariffe di trasmissione dati in banda Infini QDR/DDR |
Funzionamento dell'alimentazione singola +3,3V |
Funzioni di diagnostica digitale integrate |
Intervallo di temperatura da 0°C a 70°C |
Compatibilità RoHS |
Applicazione
Da scaffale a scaffale |
Centri dati Switch e router |
Reti metropolitane |
Switch e router |
40G BASE-LR4 Ethernet Links |
Parametri otticiOP= da 0 a 70°C, VCC= 3.13A tre.47 volt)
| Parametro | Il simbolo | Min. | Tipologia | Max. | Unità | Giudice. |
| Trasmettitore | ||||||
| Assegnazione della lunghezza d'onda | L0 | 1264.5 | 1271 | 1277.5 | nm | |
| L1 | 1284.5 | 1291 | 1297.5 | nm | ||
| L2 | 1304.5 | 1311 | 1317.5 | nm | ||
| L3 | 1324.5 | 1331 | 1337.5 | nm | ||
| Rapporto di soppressione in modalità laterale | SMSR | 30 | - | - | dB | |
| Potenza media totale di lancio | PT | - | - | 8.3 | dBm | |
| Potenza di lancio media per corsia | -7 | - | 2.3 | dBm | ||
| Differenza di potenza di lancio tra due corsie (OMA) | - | - | 6.5 | dB | ||
| Amplitudine di modulazione ottica, ogni corsia | OMA | - 4 | +3.5 | dBm | ||
| Potenza di lancio in OMA meno | ||||||
Sanzione per trasmettitore e dispersione | - Quattro.8 | - | dBm | |||
| TDP, ogni corsia | TDP | 2.3 | dB | |||
| Rapporto di estinzione | Pronto soccorso | 3.5 | - | - | dB | |
La definizione di maschera per gli occhi trasmettitore {X1, | - Si', certo.25- 0.4, 0.45, 0.25, 0.28, 0,4} | |||||
| Tolleranza di perdita di ritorno ottico | - | - | 20 | dB | ||
Informazioni sull'ordine
| QSFP-40G-SR4 | 40Gb/s 150m MPO/MTP Connector, modalità multi, 850nm |
| QSFP-40G-LR4 | 40Gb/s 10km Duplex LC Connector, modalità singola,1270-1330 nm |
| QSFP-40G-ER4 | 40Gb/s 40km Duplex LC Connector, modalità singola,1270-1330 nm |
| QSFP-40G-LR-S | 40 Gb/s 2 km PSM4 MPO Connector, modalità singola,1310 nm |
| QSFP-40G-LR-S | 40 Gb/s 10 km PSM4 MPO Connector, modalità singola,1310 nm |
| QSFP-40G-LX4 | 40Gb/s 150m Duplex LC Connector, modalità multi ((OM3),1270-1330 nm |
| QSFP-40G-LX4 | 40 Gb/s 2 km connettore LC duplex, modalità singola,1270-1330 nm |
