| MOQ: | 1 pezzo |
| imballaggio standard: | piatto 4pcs/plastic, |
| Periodo di consegna: | Entro 1-3 giorni del lavoro |
| metodo di pagamento: | L/C, T/T, Western Union, carta di credito |
| Capacità di approvvigionamento: | 10.000 pc al mese |
(QSFP28-100G-SR4)

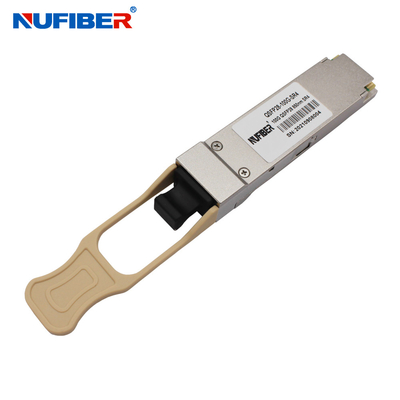

QSFP28-100G-SR4 100Gb/s QSFP28 Trasmettitore multimodo 100m 850nm MPO/MTP
Connessione MTP/MPO, 850 nm, VCSEL, multimoda
Il QSFP28-100G-SR4 è un modulo trasmettitore progettato per applicazioni di comunicazione ottica a 100 m. La progettazione è conforme a 100GbASE-SR4 dello standard IEEE 802.3-2012 Clausola 88.3bm CAUI-4 chip-modulo standard elettrico ITU-T G.959.1-2012-02. Il modulo converte 4 canali di ingresso (ch) di 25,78 Gbps in 27,95 Gbps di dati elettrici in segnali ottici a 4 corsie,e le multipleggia in un singolo canale per la trasmissione ottica a 100 Gb/sAl contrario, sul lato del ricevitore, il modulo de-multiplice otticamente un input di 100 Gb/s in segnali di 4 corsie e li converte in dati elettrici di uscita di 4 corsie.
Caratteristiche
Applicazioni
Parametri ottici
| Parametro | Il simbolo | Min. | Tipologia | Max. | Unità | Nota | |
| Tasso di trasmissione dati per canale | - | 25.78125 | Gbit/s | ||||
| Consumo di energia | - | 2.5 | 3.5 | W | |||
| Corrente di alimentazione | Icc | 0.75 | 1.0 | A | |||
| Controllo I/O ad alta tensione | HIV | 2.0 | Vcc | V. | |||
| Controllo I/O a bassa tensione | VIL | 0 | 0.7 | V. | |||
| Distanza tra i canali | TSK | 150 | Ps. | ||||
| Durata di riimpostazione | 10 | Noi. | |||||
| RESETL Tempo di disattivazione | 100 | ms | |||||
| Potere sul tempo | 100 | ms | |||||
| Trasmettitore | |||||||
| Tolleranza di tensione di uscita a singola estremità | 0.3 | 4 | V. | 1 | |||
| Tolleranza di tensione in modalità comune | 15 | mV | |||||
| Trasmissione di tensione differenziale di ingresso | VI | 120 | 1200 | mV | |||
| Impedenza della differenza di ingresso di trasmissione | Numero ZIN | 80 | 100 | 120 | |||
| Jitter di input dipendente dai dati | DDJ | 0.1 | Unione europea | ||||
| Input di dati totale Jitter | TJ | 0.28 | Unione europea | ||||
| Ricevitore | |||||||
| Tolleranza di tensione di uscita a singola estremità | 0.3 | 4 | V. | ||||
| Rx Voltaggio differenziale di uscita | Vo | 600 | 800 | mV | |||
| Rx Spinta di uscita e tensione di caduta | Tr/Tf | 35 | ps | 1 | |||
| Jitter totale | TJ | 0.7 | Unione europea | ||||
| Jitter deterministico | DJ | 0.42 | Unione europea | ||||
Informazioni sull'ordine
| 100G QSFP28 | ||||||
| QSFP28-100G-SR4 | 103.1 Gbp | 850 nm | FPMA | MTP/MPO | 100 metri | VCSEL 850 nm |
| QSFP28-100G-LR4 | 103.1 Gbp | 1310 nm | SMF | LC duplex | 10 km | DML 1310 nm |
| QSFP28-100G-ER4 | 103.1 Gbps | 1310 nm | SMF | LC Duplex | 25 km-40 km | 4x EML |
| QSFP28-100G-PSM4 | 103.1 Gbp | 1310 nm | SMF | MTP/MPO | 500 metri | 4x DFB |
| QSFP28-100G-LR-S | 103.1 Gbp | 1310 nm | SMF | MTP/MPO | 2 km | 4x DFB |
| QSFP28-100G-CWDM4-S | 103.1 Gbp | CWDM | SMF | LC duplex | 2 km | DML CWDM |
| 1271~1331 nm | ||||||
| QSFP28-100G-CWDM4-L | 103.1 Gbp | CWDM | SMF | LC duplex | 10 km | DML CWDM |
| 1271~1331 nm | ||||||
Mostra dei prodotti
Applicazioni:
Certificazione
Imballaggio e spedizione
Mostra di fabbrica
|
|
