| MOQ: | 1 pezzo |
| imballaggio standard: | 10pcs/plastic borsa, 500pcs/carton |
| Periodo di consegna: | Entro 1-3 giorni del lavoro |
| metodo di pagamento: | L/C, T/T, Western Union, carta di credito |
| Capacità di approvvigionamento: | 10.000 pc al mese |

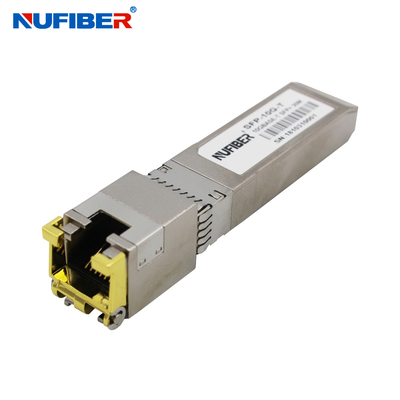

Huawei Compatibile 10G BASE-T Copper SFP Module 30m Rj45 sfp modulo trasmettitore
I ricevitori SFP+-10GBASE-T Copper Small Form Pluggable (SFP) sono basati sul Multi Source Agreement (MSA) SFP. Sono compatibili con il 10Gbase-T / 5Gbase-T / 2.Norme 5Gbase-T / 1000base-T specificate nella norma IEEE Std 802.3. SFP+-10GBASE-T utilizza il pin RX_LOS del SFP per l'indicazione del collegamento. Se si estrae il pin TX_DISABLE di SFP, il PHY IC viene resettato.
Caratteristiche
Lunghezza del cavo
| Norme | Cavo | Portata | Porta di accoglienza |
| 10Gbase-T | Cat6A | 30 metri | XFI |
| 5Gbase-T/2.5Gbase-t | Classificazione: | 50 metri | 5GBase-R/2.5GBase-X |
| 1000base-T | Classificazione: | 100 metri | 1000base-FX |
Parametri ottici
| Parametro | Il simbolo | Un minuto. | Tipico | - Max, ti prego. | Unità | Nota/condizioni |
| Corrente di alimentazione | È | 320 | 375 | mA | 1.2W di potenza massima su tutta la gamma di tensione e temperatura. | |
| Voltaggio di ingresso | Vcc | 3.13 | 3.3 | 3.47 | V. | Riferimento a GND |
| Corrente di sovratensione | Sorgente | 30 | mA | Collegamento a caldo al di sopra della corrente di stato stazionario. |
Segnali a bassa velocità
| Segnali a bassa velocità, caratteristiche elettroniche | |||||
| Parametro | Il simbolo | Min. | Max. | unità | Nota/condizioni |
| SFP Output LOW | VOL | 0 | 0.5 |
V.
|
4.7k a 10k pull-up a host_Vcc, misurato sul lato di accoglienza del connettore |
| SFP Output ALTO | VOH | host_Vcc -0.5 | host_Vcc + 0.3 |
V.
|
4.7k a 10k pull-up a host_Vcc, misurato sul lato di accoglienza del connettore |
| SFP Input LOW | VIL | 0 | 0.8 | V. |
4.7 km a 10 km di pull-up a Vcc, misurato sul lato SFP del connettore
|
| SFP Input HIGH | HIV | 2 | Vcc + 0.3 | V. |
4.7 km a 10 km di pull-up a Vcc, misurato sul lato SFP del connettore |
Interfaccia elettrica ad alta velocità
| Interfaccia elettrica ad alta velocitàLinea di trasmissione SFP | ||||||
| Parametro | Il simbolo | Min. | Tipologia | Max. | unità | Nota/condizioni |
| Frequenza della linea | fL | 125 | MHz |
Codifica a 5 livelli, per IEEE 802.3 |
||
| Impedanza di uscita Tx | Zout, Texas. | 100 | Ohm. |
Differenza, per tutti frequenze tra 1 MHz e 125 MHz |
||
| Rx Impedenza di ingresso | Zin, RX. | 100 | Ohm. |
Differenza, per tutti frequenze tra 1 MHz e 125 MHz |
||
| Interfaccia elettrica ad alta velocità, host-SFP | ||||||
| Parametro | Il simbolo | Min. | Tipologia | Max. | unità | Nota/condizioni |
|
Input di dati a fine singolo sventola |
Vinificazione | 250 | 1200 |
mV
|
Con una sola estremità | |
|
Immissione di dati a fine singolo sventola |
Voutare | 350 | 800 | mV | Con una sola estremità | |
| Tempo di crescita/cadute | Tr,Tf | 175 | psec | 20%-80% | ||
| Tx Impedenza di ingresso | Zin | 50 | Ohm. | Con una sola estremità | ||
| Rx Impedenza di uscita | Zut | 50 | Ohm. | Con una sola estremità | ||
Informazioni sull'ordine
| SFP a doppia fibraTrasmettitore | |
| Numero della parte | Descrizione del prodotto |
| 155Mbp/s SFPTrasmettitore | |
| FE-SX-MM850 | 155Mbps, 850nm MM 2km Dual LC, DDM 0°C~+70°C |
| FE-SX-MM1310 | 155 Mbps, 1310 nm MM 2 km doppio LC, DDM 0°C~+70°C |
| FE-LX20-SM1310 | 155Mbps, 1310nm SM 20km Dual LC, DDM 0°C~+70°C |
| FE-LX40-SM1310 | 155Mbps, 1310nm SM 40km Dual LC, DDM 0°C~+70°C |
| FE-LX80-SM1550 | 155Mbps, 1550nm SM 80km Dual LC, DDM 0°C~+70°C |
| FE-LX120-SM1550 | 155Mbps, 1550nm SM 120km Dual LC, DDM 0°C~+70°C |
| 1.25Gbps SFPTrasmettitore | |
| GE-SX-MM850 | 1.25Gbps, 850nm MM 500m doppio LC, DDM 0°C~+70°C |
| GE-SX-MM1310 | 1.25gbps, 1310nm MM 2km Dual LC, DDM 0°C~+70°C |
| GE-LX20-SM1310 | 1.25Gbps, 1310nm SM 20km Dual LC, DDM 0°C~+70°C |
| GE-LX40-SM1310 | 1.25Gbps, 1310nm SM 40km Dual LC, DDM 0°C~+70°C |
| GE-LX60-SM1550 | 1.25Gbps, 1550nm SM 60km Dual LC, DDM 0°C~+70°C |
| GE-LX80-SM1550 | 1.25Gbps, 1550nm SM 80km Dual LC, DDM 0°C~+70°C |
| GE-LX120-SM1550 | 1.25Gbps, 1550nm SM 120km Dual LC, DDM 0°C~+70°C |
| 10 Gbps SFPTrasmettitore | |
| SFP+-10GB-SR | 10G SFP+ SR Multi-mode doppia fibra LC 850nm 300M |
| SFP+-10GB-LRM | 10G SFP+ LRM Multi-mode doppia fibra LC 1310nm 220M |
| SFP+-10GB-LR | 10G SFP+ LR Single mode dual fiber LC 1310nm 20km |
| SFP+-10GB-ERM | 10G SFP+ER Single mode doppia fibra LC 1310nm 40km |
| SFP+-10GB-ER | 10G SFP+ER Single mode doppia fibra LC 1550nm 40km |
| SFP+-10GB-ZR | 10G SFP+ZR Single mode doppia fibra LC 1550nm 80km |
| XFPTrasmettitore | |
| XFP-10G-SR | 10G XFP SR Multi-mode doppia fibra LC 850nm 300M |
| XFP-10G-LRM | 10G XFP LRM Single mode doppia fibra LC 1310nm 10kM |
| XFP-10G-LR | 10G XFP LR Single mode doppia fibra LC 1310nm 20km |
| XFP-10G-ER | 10G XFP ER Single mode doppia fibra LC 1550nm 40km |
| XFP- 10G-ZR | 10G XFP ZR Single mode doppia fibra LC 1550nm 80km |
Mostra dei prodotti
Mostra di fabbrica
|
|
