| MOQ: | 1 pezzo |
| imballaggio standard: | 10pcs/sacco di plastica, 500pcs/cartoncino |
| Periodo di consegna: | Entro 1-3 giorni del lavoro |
| metodo di pagamento: | L/C, T/T, Western Union, carta di credito |
| Capacità di approvvigionamento: | 10, 000 p.p. al mese |

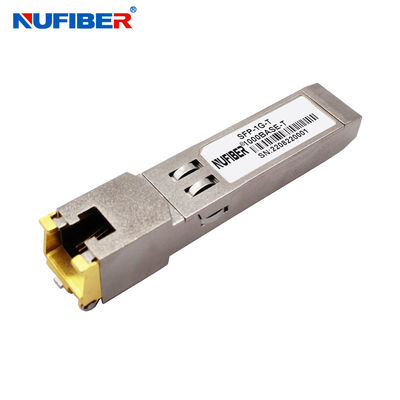

10/100/1000Mbps Cavo rame RJ45 UTP Cat5 Modulo 100 metri
Il transceiver SFP in rame 10/100/1000 è un modulo ad alte prestazioni e conveniente conforme agli standard Gigabit Ethernet e 10/100/1000BASE-T specificati nella norma IEEE 802. 3-2002 e nella norma IEEE 802.3ab.che supportano una velocità di trasmissione di dati di 10/100/1000Mbps fino a 100 metri attraverso un cavo di categoria 5 a coppia tortuosa non blindato.
Il GLC-T10/100/1000 supporta collegamenti dati full duplex a 10/100/1000 Mbps con segnali PAM (Pulse Amplitude Modulation).Tutte e quattro le coppie nel cavo sono utilizzati con velocità di simbolo a 250Mbps su ogni coppia.
Il GLC-T10/100/1000 fornisce informazioni di identificazione seriale standard conformi alla SFP MSA, a cui è possibile accedere con l'indirizzo di A0h tramite il protocollo CMOS EEPROM seriale a 2 fili.L'accesso all'IC fisico è possibile anche tramite bus seriale a 2 fili all'indirizzo ACh.
Caratteristiche
Applicazioni
Parametri ottici
| Parametro | Il simbolo | Un minuto. | Tipico | - Max, ti prego. | Unità | Nota/condizioni |
| Corrente di alimentazione | È | 320 | 375 | mA | 1.2W di potenza massima su tutta la gamma di tensione e temperatura. | |
| Voltaggio di ingresso | Vcc | 3.13 | 3.3 | 3.47 | V. | Riferimento a GND |
| Corrente di sovratensione | Sorgente | 30 | mA | Collegamento a caldo al di sopra della corrente di stato stazionario. |
| Parametro | Il simbolo | Un minuto. | - Max, ti prego. | Unità | Nota/condizioni |
| SFP Output LOW | VOL | 0 | 0.5 | V. | 4.7k a 10k pull-up per host_Vcc. |
| SFP Output ALTO | VOH | host_Vcc -0.5 | host_Vcc + 0.3 | V. | 4.7k a 10k pull-up per host_Vcc. |
| SFP Input LOW | VIL | 0 | 0.8 | V. | 4.7 km a 10 km di pull-up a Vcc. |
| SFP Input HIGH | 2 | Vcc + 0,3 V | V. | 4.7 km a 10 km di pull-up a Vcc. |
| Linea di trasmissione SFP | ||||||
| Parametro | Il simbolo | Un minuto. | Tipico | - Max, ti prego. | Unità | Nota/condizioni |
| Frequenza della linea | fL | 125 | MHz | Codifica a 5 livelli, per IEEE 802.3 | ||
| Impedanza di uscita Tx | Zout, Texas. | 100 | Ohm. | Differenziale | ||
| Rx Impedenza di ingresso | Zin, RX. | 100 | Ohm. | Differenziale | ||
Mostra dei prodotti
Mostra di fabbrica
|
|
