| MOQ: | 1 pezzo |
| imballaggio standard: | 10 pz/sacchetto di plastica, 500 pz/scatola |
| Periodo di consegna: | Entro 1-3 giorni del lavoro |
| metodo di pagamento: | L/C, T/T, Western Union, carta di credito |
| Capacità di approvvigionamento: | 10.000 pc al mese |

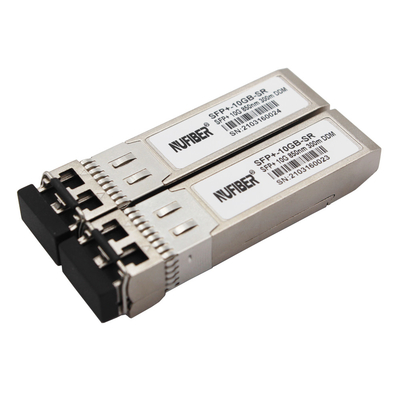

DOM di LC ottici misti del modulo del duplex 850nm 300m 10G SFP+ del ricetrasmettitore di 10G SFP+
Lo SFP+-10GB-SR di NuFiber è un modulo ottico molto compatto del ricetrasmettitore 10Gb/s per le applicazioni di comunicazioni ottiche di serie a 10Gb/s. Lo SFP+-10GB-SR converte un flusso di dati elettrico di serie 10Gb/s in segnale in uscita ottico 10Gb/s ed in segnale in ingresso ottico 10Gb/s in flussi di dati elettrici di serie 10Gb/s. L'interfaccia elettrica ad alta velocità 10Gb/s è pienamente compatibile con la specificazione di SFI.
Il trasmettitore di rendimento elevato 850nm VCSEL e l'alto ricevitore di PIN di sensibilità fornire prestazione superiore per le applicazioni di Ethernet ai collegamenti di fino a 300m.
I compliants del modulo di SFP+ con SFF-8431, SFF-8432 ed IEEE 802.3ae 10GBASE-SR. Le funzioni di sistemi diagnostici di Digital sono disponibili via un'interfaccia seriale a due fili, come specificato in SFF-8472.
Completamente il fattore forma compiacente di SFP fornisce il pluggability caldo, gli aggiornamenti ottici facili della porta e l'emissione bassa di EMI.
Caratteristiche
Applicazioni
Parametri ottici
| Parametro | Simbolo | Minuto. | Tipico | Massimo. | Unità | Nota |
| Sezione del trasmettitore: | ||||||
| Lunghezza d'onda concentrare | λt | 840 | 850 | 860 | nanometro | |
| Larghezza spettrale di RMS | λRMS | 4 | nanometro | |||
| Potere ottico medio | Pavg | -7,3 | -1 | dBm | 1 | |
| Potere ottico OMA | Poma | -1,5 | dBm | |||
| Laser fuori da potere | Poff | -30 | dBm | |||
| Rapporto di estinzione | ER | 3,5 | dB | |||
| Pena della dispersione del trasmettitore | TDP | 3,9 | dB | 2 | ||
| Rumore relativo di intensità | Rin | -128 | dB/Hz | 3 | ||
| Tolleranza ottica di attenuazione di riflessione | 20 | dB | ||||
| Sezione del ricevitore: | ||||||
| Lunghezza d'onda concentrare | λr | 840 | 860 | nanometro | ||
| Sensibilità del ricevitore (OMA) | Sen | -11,1 | dBm | 4 | ||
| Sensibilità sollecitata (OMA) | SenST | -7,5 | dBm | 4 | ||
| Il Los asserisce | LOSA | -30 | - | dBm | ||
| Dessert di Los | LOSD | -12 | dBm | |||
| Isteresi di Los | LOSH | 0,5 | dB | |||
| Sovraccarico | Sat | 0 | dBm | 5 | ||
| Riflettanza del ricevitore | Rrx | -12 | dB | |||
Informazioni di ordinazione
| Ricetrasmettitore doppio di SFP della fibra | |
| Numero del pezzo | Descrizione di prodotto |
| ricetrasmettitore di 155Mbp/s SFP | |
| FE-SX-MM850 | 155Mbps, 850nm millimetro 2km LC doppio, DDM 0°C~+70°C |
| FE-SX-MM1310 | 155Mbps, 1310nm millimetro 2km LC doppio, DDM 0°C~+70°C |
| FE-LX20-SM1310 | 155Mbps, 1310nm MP 20km LC doppio, DDM 0°C~+70°C |
| FE-LX40-SM1310 | 155Mbps, 1310nm MP 40km LC doppio, DDM 0°C~+70°C |
| FE-LX80-SM1550 | 155Mbps, 1550nm MP 80km LC doppio, DDM 0°C~+70°C |
| FE-LX120-SM1550 | 155Mbps, 1550nm MP 120km LC doppio, DDM 0°C~+70°C |
| ricetrasmettitore di 1.25Gbps SFP | |
| GE-SX-MM850 | 1.25Gbps, 850nm millimetro 500m LC doppio, DDM 0°C~+70°C |
| GE-SX-MM1310 | 1.25gbps, 1310nm millimetro 2km LC doppio, DDM 0°C~+70°C |
| GE-LX20-SM1310 | 1.25Gbps, 1310nm MP 20km LC doppio, DDM 0°C~+70°C |
| GE-LX40-SM1310 | 1.25Gbps, 1310nm MP 40km LC doppio, DDM 0°C~+70°C |
| GE-LX60-SM1550 | 1.25Gbps, 1550nm MP 60km LC doppio, DDM 0°C~+70°C |
| GE-LX80-SM1550 | 1.25Gbps, 1550nm MP 80km LC doppio, DDM 0°C~+70°C |
| GE-LX120-SM1550 | 1.25Gbps, 1550nm MP 120km LC doppio, DDM 0°C~+70°C |
| ricetrasmettitore di 10Gbps SFP | |
| SFP+-10GB-SR | fibra doppia LC 850nm 300M di multi modo dello SR di 10G SFP+ |
| SFP+-10GB-LRM | fibra doppia LC 1310nm 220M di multi modo di 10G SFP+ LRM |
| SFP+-10GB-LR | fibra doppia LC 1310nm 20km di singolo modo di 10G SFP+ LR |
| SFP+-10GB-ERM | fibra doppia LC 1310nm 40km di singolo modo di 10G SFP+ER |
| SFP+-10GB-ER | fibra doppia LC 1550nm 40km di singolo modo di 10G SFP+ER |
| SFP+-10GB-ZR | fibra doppia LC 1550nm 80km di singolo modo di 10G SFP+ZR |
| SFP+10G40-CWDM | 1470 ~1610nm CWDM SFP+ 40km |
| SFP+10G80-CWDM | 1470~1570nm CWDM SFP+ 80km |
| SFP+10G80-CWDM | 1590~1610nm CWDM SFP+ 80km |
| SFP+10G40-DWDM | DWDM SFP+ 40km |
| SFP+10G80-DWDM | DWDM SFP+ 80km |
| Ricetrasmettitore di XFP | |
| XFP-10G-SR | fibra doppia LC 850nm 300M di multi modo dello SR di 10G XFP |
| XFP-10G-LRM | fibra doppia LC 1310nm 10kM di singolo modo di 10G XFP LRM |
| XFP-10G-LR | fibra doppia LC 1310nm 20km di singolo modo di 10G XFP LR |
| XFP-10G-ER | fibra doppia LC 1550nm 40km di singolo modo di 10G XFP ER |
| XFP-10G-ZR | fibra doppia LC 1550nm 80km di singolo modo dello ZR di 10G XFP |
| Ricetrasmettitore di CWDM DWDM | |
| XFP-CWDM-40xx | 1470 ~1610nm CWDM XFP 40km |
| XFP-CWDM-80xx | 1470~1570nm CWDM XFP 80km |
| XFP-CWDM-80xx | 1590~1610nm CWDM XFP 80km |
| XFP-DWDM-40xx | DWDM XFP 40km |
| XFP-DWDM-80xx | DWDM XFP 80km |
| XFP-DWDM-100xx | DWDM XFP100km |
Imballaggio & spedire
Manifestazione della fabbrica
|
|
