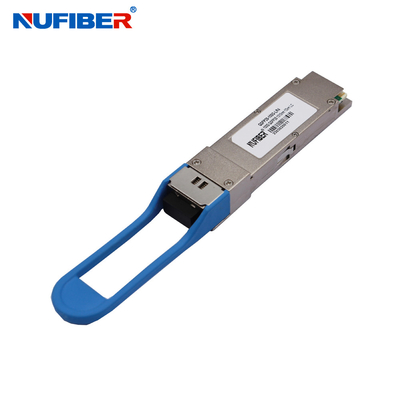

Ricetrasmettitore ottico di QSFP 10KM LC, 100G QSFP28 LR4 CWDM4 per HP H3C
Dettagli:
Luogo di origine: | La CINA |
Marca: | NuFiber |
Certificazione: | CE FCC Rohs |
Numero di modello: | QSFP28-100G-LR4 |
Termini di pagamento e spedizione:
Quantità di ordine minimo: | 1 pezzo |
---|---|
Imballaggi particolari: | piatto 4pcs/plastic, |
Tempi di consegna: | Entro 1-3 giorni del lavoro |
Termini di pagamento: | L/C, T/T, Western Union, carta di credito |
Capacità di alimentazione: | 10.000 pc al mese |
Informazioni dettagliate |
|||
Tasso di dati: | 100Gb/s | Lunghezza d'onda: | 1270-1330nm |
---|---|---|---|
Distanza: | 20KM | Connettore: | LC |
DDM: | Supporto | Tipo della fibra: | monomodale |
alimentazione elettrica: | 3.3V | Compatibilità: | Huawei, Cisco, HP, H3C… |
Evidenziare: | Ricetrasmettitore ottico di QSFP28 LC,ricetrasmettitore ottico di 100G LC,CWDM4 100G QSFP28 LR4 |
Descrizione di prodotto
Modulo ottico compatibile del ricetrasmettitore del recipiente DDM 1310nm di Huawei 100G QSFP28 LR4 20KM LC
ricetrasmettitore ottico di 100G QSFP28 LR4 10KM LC con il supporto Cisco Huawei del qsfp 100g cwdm4 finisar
(QSFP28-100G-LR4)
ricetrasmettitore QSFP28 di 100Gb/s 20km
Connettore Pluggable e duplex caldo di LC, singolo modo
1270 nanometro, 1290 nanometro, 1310 nanometro e 1330 nanometro
Descrizione
Il QSFP28-100G-LR4 è un modulo del ricetrasmettitore progettato per le applicazioni di comunicazioni ottiche di 20km. La progettazione è compiacente a 100GbASE-LR4 del chip di IEEE 802.3bm CAUI-4 di norma di clausola 88 di IEEE 802.3-2012 alla norma standard elettrica del modulo ITU-T G.959.1-2012-02. Il modulo converte 4 canali di input (ch) di 25,78 GBP in dati elettrici 27.95Gbps in 4 segnali ottici dei vicoli e li multiplexa in un singolo canale per la trasmissione ottica 100Gb/s. Inverso, dal lato del ricevitore, il modulo otticamente demultiplexa un input 100Gb/s in 4 segnali dei vicoli e li converte in 4 vicoli ha prodotto i dati elettrici.
Le lunghezze d'onda centrali dei 4 vicoli sono 1270 nanometro, 1290 nanometro, 1310 nanometro e 1330 nanometro. Contiene un connettore duplex di LC per l'interfaccia ottica e un connettore di perno 38 per l'interfaccia elettrica. Per minimizzare la dispersione ottica nel sistema della lunga distanza, la fibra monomodale (SMF) deve applicarsi in questo modulo.
Caratteristiche
- 4 progettazione dei vicoli MUX/DEMUX
- CWDM integrato TOSA/ROSA per una portata di fino a 20 chilometri sopra SMF
- Contributo 100GBASE-CWDM4 alla linea tasso di 103.125Gbps e di OTU4 per la linea tasso di 111.81Gbps
- Larghezza di banda aggregata di > 100Gbps
- Connettori duplex di LC
- Soddisfacente rispetto al chip di IEEE 802.3bm CAUI-4 di norma di clausola 88 di IEEE 802.3-2012 alla norma standard elettrica del modulo ITU-T G.959.1-2012-02 ·
- Singolo funzionamento dell'alimentazione elettrica di +3.3V
- Funzioni diagnostiche digitali incorporate
- Gamma di temperature 0°C a 70°C
- Parte compiacente di RoHS
Applicazioni
- Rete locale (lan)
- Rete in area geografica (WAN)
- Commutatori di Ethernet ed applicazioni del router
Parametri ottici
Parametro | Simbolo | Min | Tipo | Massimo | Unità | Nota | |
Tasso di dati per Manica | - | 25,78125 | GBP | ||||
Consumo di energia | - | 2,5 | 3,5 | W | |||
Rifornimento corrente | Icc | 0,75 | 1,0 | ||||
Ingresso/uscita di controllo Tensione alto | VIH | 2,0 | Vcc | V | |||
Ingresso/uscita di controllo Tensione-basso | VIL | 0 | 0,7 | V | |||
Direzione obliqua di Inter Manica | TSK | 150 | Ps | ||||
Durata di RESETL | 10 | Noi | |||||
RESETL De-asseriscono il tempo | 100 | spettrografia di massa | |||||
Di potere in tempo | 100 | spettrografia di massa | |||||
Trasmettitore | |||||||
Singola tolleranza conclusa di tensione in uscita | 0,3 | 4 | V | 1 | |||
Tolleranza di tensione di modo comune | 15 | sistemi MV | |||||
Trasmetta la tensione di differenza dell'input | VI | 120 | 1200 | sistemi MV | |||
Trasmetta l'impedenza introdotta di differenza | ZIN | 80 | 100 | 120 | |||
Nervosismo introdotto dipendente di dati | DDJ | 0,1 | UI | ||||
Immissione dei dati il nervosismo totale | TJ | 0,28 | UI | ||||
Ricevitore | |||||||
Singola tolleranza conclusa di tensione in uscita | 0,3 | 4 | V | ||||
Tensione di differenza dell'uscita di Rx | Vo | 600 | 800 | sistemi MV | |||
Aumento dell'uscita di Rx e tensione di caduta | Tr/Tf | 35 | ps | 1 | |||
Nervosismo totale | TJ | 0,7 | UI | ||||
Nervosismo deterministico | Il DJ | 0,42 | UI |
Informazioni di ordinazione
100G QSFP28 | ||||||
QSFP28-100G-SR4 | 103,1 GBP | 850nm | MMF | MTP/MPO | 100m | VCSEL 850nm |
QSFP28-100G-LR4 | 103,1 GBP | 1310nm | SMF | Duplex di LC | 10km | DML 1310nm |
QSFP28-100G-ER4 | 103.1Gbps | 1310nm | SMF | Duplex di LC | 25km-40km | 4x EML |
QSFP28-100G-PSM4 | 103,1 GBP | 1310nm | SMF | MTP/MPO | 500m | 4x DFB |
QSFP28-100G-LR-S | 103,1 GBP | 1310nm | SMF | MTP/MPO | 2km | 4x DFB |
QSFP28-100G-CWDM4-S | 103,1 GBP | CWDM | SMF | Duplex di LC | 2km | DML CWDM |
1271~1331nm | ||||||
QSFP28-100G-CWDM4-L | 103,1 GBP | CWDM | SMF | Duplex di LC | 10km | DML CWDM |
1271~1331nm |
I prodotti mostrano
Applicazioni:
Imballaggio & spedire
