| MOQ: | 1 pezzo |
| imballaggio standard: | 10pcs/plastic borsa, 500pcs/carton |
| Periodo di consegna: | Entro 1-3 giorni del lavoro |
| metodo di pagamento: | L/C, T/T, Western Union, carta di credito |
| Capacità di approvvigionamento: | 10.000 pezzi al mese |

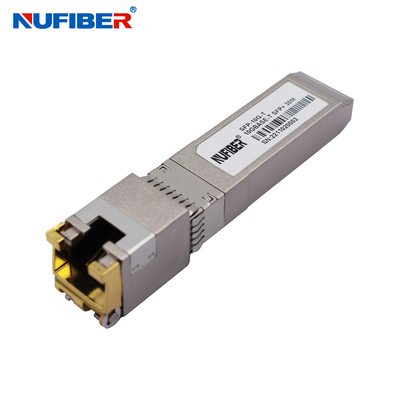

Modulo SFP RJ45 in rame 10G ad alta qualità 30m 10Gbps Modulo UTP Ethernet in rame
I ricevitori SFP+-10GBASE-T in rame a piccola forma innescabili (SFP) si basano sull'accordo SFP Multi Source Agreement (MSA).
Sono compatibili con gli standard 10Gbase-T / 5Gbase-T / 2.5Gbase-T / 1000base-T come specificato nella norma IEEE Std 802.3. SFP+-10GBASE-T utilizza il pin RX_LOS del SFP per l'indicazione del collegamento. Se si estrae il pin TX_DISABLE di SFP, il PHY IC viene resettato.
Caratteristiche
Lunghezza del cavo
| Norme | Cavo | Portata | Porta di accoglienza |
| 10Gbase-T | Cat6A | 30 metri | XFI |
| 5Gbase-T/2.5Gbase-t | Classificazione: | 50 metri | 5GBase-R/2.5GBase-X |
| 1000base-T | Classificazione: | 100 metri | 1000base-FX |
Parametri ottici
| Parametro | Il simbolo | Un minuto. | Tipico | - Max, ti prego. | Unità | Nota/condizioni |
| Corrente di alimentazione | È | 320 | 375 | mA | 1.2W di potenza massima su tutta la gamma di tensione e temperatura. | |
| Voltaggio di ingresso | Vcc | 3.13 | 3.3 | 3.47 | V. | Riferimento a GND |
| Corrente di sovratensione | Sorgente | 30 | mA | Collegamento a caldo al di sopra della corrente di stato stazionario. |
Segnali a bassa velocità
| Segnali a bassa velocità, caratteristiche elettroniche | |||||
| Parametro | Il simbolo | Min. | Max. | unità | Nota/condizioni |
| SFP Output LOW | VOL | 0 | 0.5 | V. | 4.7k a 10k pull-up a host_Vcc, |
| SFP Output ALTO | VOH | host_Vcc -0.5 | host_Vcc + 0.3 | V. | 4.7k a 10k pull-up a host_Vcc, |
| SFP Input LOW | VIL | 0 | 0.8 | V. | 4.7 km a 10 km di pull-up a Vcc, |
| SFP Input HIGH | HIV | 2 | Vcc + 0.3 | V. | 4.7 km a 10 km di pull-up a Vcc, |
Interfaccia elettrica ad alta velocità
| Interfaccia elettrica ad alta velocitàLinea di trasmissione SFP | ||||||
| Parametro | Il simbolo | Min. | Tipologia | Max. | unità | Nota/condizioni |
| Frequenza della linea | fL | 125 | MHz | Codifica a 5 livelli, per | ||
| Impedanza di uscita Tx | Zout, Texas. | 100 | Ohm. | Differenza, per tutti | ||
| Rx Impedenza di ingresso | Zin, RX. | 100 | Ohm. | Differenza, per tutti | ||
| Interfaccia elettrica ad alta velocità, host-SFP | ||||||
| Parametro | Il simbolo | Min. | Tipologia | Max. | unità | Nota/condizioni |
Input di dati a fine singolo | Vinificazione | 250 | 1200 | mV | Con una sola estremità | |
Immissione di dati a fine singolo | Voutare | 350 | 800 | mV | Con una sola estremità | |
| Tempo di crescita/cadute | Tr,Tf | 175 | psec | 20%-80% | ||
| Tx Impedenza di ingresso | Zin | 50 | Ohm. | Con una sola estremità | ||
| Rx Impedenza di uscita | Zut | 50 | Ohm. | Con una sola estremità | ||
Mostra dei prodotti
Mostra di fabbrica
|
|
