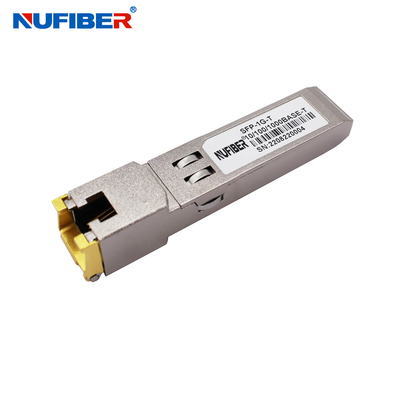

10/100/1000Mbps Cavo rame RJ45 UTP Cat5 Modulo 100 metri
Dettagli:
| Luogo di origine: | Cina |
| Marca: | NUFIBER |
| Certificazione: | CE FCC Rohs |
| Numero di modello: | SFP-GE-T |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Imballaggi particolari: | 10pcs/plastic borsa, 500pcs/carton |
| Tempi di consegna: | Entro 1-3 giorni del lavoro |
| Termini di pagamento: | L/C, T/T, Western Union, carta di credito |
| Capacità di alimentazione: | 10.000 pc al mese |
|
Informazioni dettagliate |
|||
| Tasso di dati: | 1.25Gb/s | Distanza: | 100m |
|---|---|---|---|
| Connettore: | RJ45 | DDM: | Sostegno |
| alimentazione elettrica: | 3.3V | Temperatura di funzionamento: | 0~70℃ |
| Compatibilità: | Cisco, HP, Huawei, Finisar… | Produttore: | - Sì, sì. |
Descrizione di prodotto
10/100/1000Mbps Cavo rame RJ45 UTP Cat5 Modulo 100 metri
Descrizione
Il ricevitore SFP in rame 10/100/1000 è un modulo ad alte prestazioni e conveniente conforme agli standard Gigabit Ethernet e 10/100/1000BASE-T specificati nella norma IEEE 802. 3-2002 e nella norma IEEE 802.3ab.che supportano una velocità di trasmissione di dati di 10/100/1000Mbps fino a 100 metri attraverso un cavo di categoria 5 a coppia tortuosa non blindato.
Il GLC-T10/100/1000 supporta collegamenti dati full duplex a 10/100/1000 Mbps con segnali PAM (Pulse Amplitude Modulation) a 5 livelli.Tutte e quattro le coppie nel cavo sono utilizzati con velocità di simbolo a 250Mbps su ogni coppia.
Il GLC-T10/100/1000 fornisce informazioni di identificazione seriale standard conformi alla SFP MSA, a cui è possibile accedere con l'indirizzo di A0h tramite il protocollo CMOS EEPROM seriale a 2 fili.L'accesso all'IC fisico è possibile anche tramite bus seriale a 2 fili all'indirizzo ACh.
Caratteristiche
- Fino a 1,25 Gb/s di collegamenti bidirezionali di dati
- Impronta di SFP con spina a caldo
- Intervallo di temperatura della cassa esteso (da -40°C a +85°C)
- Cassa interamente metallica per un basso IME
- Diminuzione della potenza
- Assemblaggio di connettori RJ-45 compatto
- Informazioni dettagliate sul prodotto nell'EEPROM
- +3,3V alimentazione singola
- Accesso al livello fisico IC tramite bus seriale a due fili
- 10/100/1000 BASE-T in sistemi host con interfaccia SGMII
- Conforme alla SFP MSA
- Conforme alla norma IEEE Std 802.3TM-2002
- Conforme alla FCC 47 CFR parte 15, classe B
- Prodotti conformi alla RoHS
Applicazioni
- 1.25 Gigabit Ethernet su cavo Cat 5
- Switch/Router a Switch/Router Link
- I/O ad alta velocità per server di file
Parametri ottici
| Parametro | Il simbolo | Un minuto. | Tipico | - Max, ti prego. | Unità | Nota/condizioni |
| Corrente di alimentazione | È | 320 | 375 | mA | 1.2W di potenza massima su tutta la gamma di tensione e temperatura. | |
| Voltaggio di ingresso | Vcc | 3.13 | 3.3 | 3.47 | V. | Riferimento a GND |
| Corrente di sovratensione | Sorgente | 30 | mA | Collegamento a caldo al di sopra della corrente di stato stazionario. |
| Parametro | Il simbolo | Un minuto. | - Max, ti prego. | Unità | Nota/condizioni |
| SFP Output LOW | VOL | 0 | 0.5 | V. | 4.7k a 10k pull-up per host_Vcc. |
| SFP Output ALTO | VOH | host_Vcc -0.5 | host_Vcc + 0.3 | V. | 4.7k a 10k pull-up per host_Vcc. |
| SFP Input LOW | VIL | 0 | 0.8 | V. | 4.7 km a 10 km di pull-up a Vcc. |
| SFP Input HIGH | 2 | Vcc + 0,3 V | V. | 4.7 km a 10 km di pull-up a Vcc. |
| Linea di trasmissione SFP | ||||||
| Parametro | Il simbolo | Un minuto. | Tipico | - Max, ti prego. | Unità | Nota/condizioni |
| Frequenza della linea | fL | 125 | MHz | Codifica a 5 livelli, per IEEE 802.3 | ||
| Impedanza di uscita Tx | Zout, Texas. | 100 | Ohm. | Differenziale | ||
| Rx Impedenza di ingresso | Zin, RX. | 100 | Ohm. | Differenziale | ||
