| MOQ: | 1 pezzo |
| imballaggio standard: | 10pcs/plastic borsa, 500pcs/carton |
| Periodo di consegna: | Entro 1-3 giorni del lavoro |
| metodo di pagamento: | L/C, T/T, Western Union, carta di credito |
| Capacità di approvvigionamento: | 100.000 pc al mese |

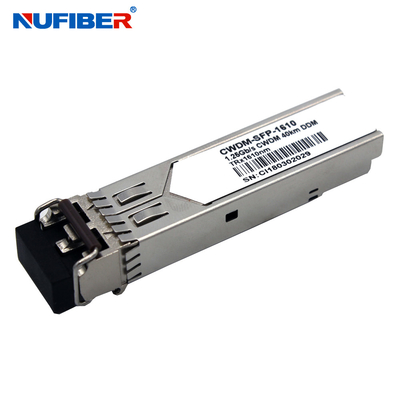

The Nufiber’s CWDM-SFP-GE80-XX series single mode transceiver is small form factor pluggable module for duplex optical data communications such as Gigabit Ethernet 1000BASE-ZX and Fiber Channel 1x SM-LC-L FC-PIQuesto modulo è progettato per la fibra monomodo e funziona a una lunghezza d'onda nominale della lunghezza d'onda CWDM.Ci sono diciotto lunghezze d'onda centrali disponibili da 1270nm a 1610nm, con ogni passo di 20 nm.
La sezione trasmettitore utilizza un laser CWDM DFB a pozzo quantistico multiplo ed è un laser di classe 1 conforme allo standard internazionale di sicurezza IEC-60825.La sezione ricevitore utilizza un preamplificatore (IDP) con rilevatore InGaAs integrato montato in un'intestazione ottica e un IC post-amplificatore limitante. Le serie TSPL1G80D-xx sono progettate per essere conformi alla norma SFF-8472.
Parametri ottici ((TOP = -40 a 85°C, VCC = 3,135 a 3,465 Volt)
| Parametro | Il simbolo | Min.. | Tipico | Max.. | Unità | Nota |
| Sezione trasmettitore: | ||||||
| Lunghezza d'onda centrale | λc | λ-6 | λ | λ+7.5 | nm | |
| Larghezza spettrale ((-20dB) | △λ | 1 | nm | |||
| Rapporto di soppressione in modalità laterale | SMSR | 30 | dB | |||
| Potenza di uscita ottica | Pfuori. | 0 | +5 | dBm | 1 | |
| Tempo di risalita/cascata ottica | tr/ tf | 260 | ps | 2 | ||
| Rapporto di estinzione | Pronto soccorso | 8.2 | dB | |||
| Maschera oculare per uscita ottica | Conforme alla norma IEEE802.3z ((classe 1 di sicurezza del laser) | |||||
| Sezione ricevitore: | ||||||
| Lunghezza d'onda dell'input ottico | λc | 1260 | 1620 | nm | ||
| Sovraccarico del ricevitore | POl | -8 | dBm | 3 | ||
| Sensibilità RX | Sen | - 24 | dBm | 3 | ||
| RX_LOS Asserire | Dati di riferimentoA | - Quaranta. | dBm | |||
| RX_LOS De-asserire | Dati di riferimentoD | - 25 | dBm | |||
| Isteresia RX_LOS | Dati di riferimentoH | 0.5 | dB | |||
| Specificità generali: | ||||||
| Tasso di dati | BR | 1.063/1.25 | Gb/s | |||
| Tasso di errore dei bit | BER | 10- 12 | ||||
| Max. Lunghezza di collegamento supportata su 9/125μm SMF@1.25Gb/s | LMax. | 80 | km | |||
| Bilancio totale del sistema | LB | 24 | dB | |||
Informazioni sull'ordine
| SFP a doppia fibraTrasmettitore | |
| Numero della parte | Descrizione del prodotto |
| 155Mbp/s SFPTrasmettitore | |
| FE-SX-MM850 | 155Mbps, 850nm MM 2km Dual LC, DDM 0°C~+70°C |
| FE-SX-MM1310 | 155 Mbps, 1310 nm MM 2 km doppio LC, DDM 0°C~+70°C |
| FE-LX20-SM1310 | 155Mbps, 1310nm SM 20km Dual LC, DDM 0°C~+70°C |
| FE-LX40-SM1310 | 155Mbps, 1310nm SM 40km Dual LC, DDM 0°C~+70°C |
| FE-LX80-SM1550 | 155Mbps, 1550nm SM 80km Dual LC, DDM 0°C~+70°C |
| FE-LX120-SM1550 | 155Mbps, 1550nm SM 120km Dual LC, DDM 0°C~+70°C |
| 1.25Gbps SFPTrasmettitore | |
| GE-SX-MM850 | 1.25Gbps, 850nm MM 500m doppio LC, DDM 0°C~+70°C |
| GE-SX-MM1310 | 1.25gbps, 1310nm MM 2km Dual LC, DDM 0°C~+70°C |
| GE-LX20-SM1310 | 1.25Gbps, 1310nm SM 20km Dual LC, DDM 0°C~+70°C |
| GE-LX40-SM1310 | 1.25Gbps, 1310nm SM 40km Dual LC, DDM 0°C~+70°C |
| GE-LX60-SM1550 | 1.25Gbps, 1550nm SM 60km Dual LC, DDM 0°C~+70°C |
| GE-LX80-SM1550 | 1.25Gbps, 1550nm SM 80km Dual LC, DDM 0°C~+70°C |
| GE-LX120-SM1550 | 1.25Gbps, 1550nm SM 120km Dual LC, DDM 0°C~+70°C |
| 10 Gbps SFPTrasmettitore | |
| SFP+-10GB-SR | 10G SFP+ SR Multi-mode doppia fibra LC 850nm 300M |
| SFP+-10GB-LRM | 10G SFP+ LRM Multi-mode doppia fibra LC 1310nm 220M |
| SFP+-10GB-LR | 10G SFP+ LR Single mode dual fiber LC 1310nm 20km |
| SFP+-10GB-ERM | 10G SFP+ER Single mode doppia fibra LC 1310nm 40km |
| SFP+-10GB-ER | 10G SFP+ER Single mode doppia fibra LC 1550nm 40km |
| SFP+-10GB-ZR | 10G SFP+ZR Single mode doppia fibra LC 1550nm 80km |
| SFP+10G40-CWDM | 1470 ~ 1610nm CWDM SFP+ 40km |
| SFP+10G80-CWDM | 1470~1570nm CWDM SFP+ 80km |
| SFP+10G80-CWDM | 1590~1610nm CWDM SFP+ 80km |
| SFP+10G40-DWDM | DWDM SFP+ 40 km |
| SFP+10G80-DWDM | DWDM SFP+ 80 km |
| XFPTrasmettitore | |
| XFP-10G-SR | 10G XFP SR Multi-mode doppia fibra LC 850nm 300M |
| XFP-10G-LRM | 10G XFP LRM Single mode doppia fibra LC 1310nm 10kM |
| XFP-10G-LR | 10G XFP LR Single mode doppia fibra LC 1310nm 20km |
| XFP-10G-ER | 10G XFP ER Single mode doppia fibra LC 1550nm 40km |
| XFP- 10G-ZR | 10G XFP ZR Single mode doppia fibra LC 1550nm 80km |
| Trasmettitore CWDM DWDM | |
| XFP-CWDM-40xx | 1470 ~ 1610nm CWDM XFP 40 km |
| XFP-CWDM-80xx | 1470~1570nm CWDM XFP 80km |
| XFP-CWDM-80xx | 1590~1610nm CWDM XFP 80km |
| XFP-DWDM-40xx | DWDM XFP 40 km |
| XFP-DWDM-80xx | DWDM XFP 80 km |
| XFP-DWDM-100xx | DWDM XFP100 km |
Mostra dei prodotti
Imballaggio e spedizione
Mostra di fabbrica
|
|
