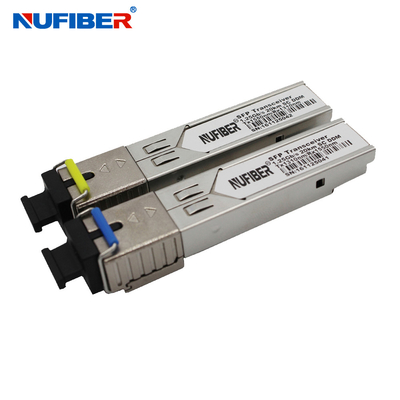

modulo ottico dello Sc 1310nm 1550nm SFP di 1.25G 20km Bidi

modulo ottico dello Sc 1310nm 1550nm SFP di 1.25G 20km Bidi

Dettagli:

Luogo di origine: La Cina
Marca: NuFiber
Certificazione: CE FCC
Numero di modello: GE-BX20-SM1310S

Termini di pagamento e spedizione:

Quantità di ordine minimo: 1 paio
Imballaggi particolari: 10pcs/plastic borsa, 500pcs/carton, dimensione del cartone: 455*328*280mm
Tempi di consegna: 1-3 giorni del lavoro
Termini di pagamento: L/C, T/T, Western Union
Capacità di alimentazione: 100.000 pc al mese
Miglior prezzo Contatto

Informazioni dettagliate

Velocità: 1.25Gb/s Lunghezza d'onda: 1310nm/1550nm
Distanza: 20KM Connettore: Sc
DDM: Supporto Tipo della fibra: Singola fibra monomodale
Alimentazione elettrica: 3.3V Compatibilità: Cisco, Huawei, HP…
Produttore: Impiegati lavoranti.: 0~70℃
Garanzia: 1 anno
Evidenziare:

modulo ottico di 1550nm SFP

,

modulo ottico di 1310nm SFP

,

Modulo dello Sc 1.25G SFP

Descrizione di prodotto

modulo ottico del connettore 1310nm 1550nm SFP dello Sc del ricetrasmettitore 20km Bidi di 1.25G SFP



Descrizione

I GE-BX20-SM1310S e i GE-BX20-SM1550STransceivers di NuFiber sono un rendimento elevato, modulo redditizio che hanno una singola interfaccia dell'ottica dello Sc. Sono compatibili con l'accordo Pluggable di Multi-sourcing di piccolo fattore forma (MSA) e le funzioni di sistemi diagnostici di Digital sono disponibili tramite bus seriale a due fili specificate in SFF-8472. La sezione del ricevitore usa un ricevitore di PIN ed il trasmettitore utilizza un laser di 1310 il nanometro FP, fino al collegamento 14dB per muoversi per assicurare questa applicazione di Ethernet 20km del modulo 1000Base-LX.



Caratteristiche



  • Fino alle programmazioni dei dati 1.25Gb/s
  • Caldo-Pluggable
  • Singolo connettore dello Sc
  • Fino a 20 chilometri su 9/125μm SMF
  • trasmettitore del laser di 1310nm FP
  • rivelatore fotoelettrico di PIN 1550nm
  • Singola alimentazione elettrica di +3.3V
  • Interfaccia del monitoraggio soddisfacente rispetto a SFF-8472
  • Potere massimo <1w>
  • Gamma di temperatura di funzionamento commerciale industriale di /Extended/: -40°C a 85°C/-5°C a 85°C/-0°C alla versione 70°C disponibile
  • RoHS compiacente e senza piombo



Applicazioni

  • Ethernet 1000Base-LX
  • Metropolitana/reti di Access
  • Manica 1×Fiber
  • Altri collegamenti ottici



Parametri ottici (= VCC = 3,135 - 3,465 volt SUPERIORI del °C -40 - 85,)

Parametro Simbolo Minuto. Tipico Massimo. Unità Nota
Sezione del trasmettitore:
Lunghezza d'onda concentrare λc 1270 1310 1600 nanometro
Larghezza spettrale (RMS) σRMS     4 nanometro
Potenza di uscita ottico Pesce gatto -9   -3 dBm 1
Rapporto di estinzione ER 9     dB
Tempo ottico di aumento/caduta TR/tf     260 ps 2
Rumore relativo di intensità RIN     -120 dB/Hz
Contributo totale del nervosismo TX Δ TJ     0,284 UI 3
Maschera di occhio per uscita ottica Soddisfacente rispetto a IEEE802.3 z (sicurezza dei laser della classe 1)
Sezione del ricevitore:
Lunghezza d'onda introdotta ottica λc 1530 1550 1570 nanometro
Sovraccarico del ricevitore Politico -3     dBm 4
Sensibilità di RX Sen     -24 dBm 4
RX_LOS asseriscono LOS A -40     dBm
RX_LOS De-asseriscono LOS D     -25 dBm
Isteresi di RX_LOS LOS H 0,5     dB
Specifiche generali:
Tasso di dati BR   1,25   Gb/s
Tasso di errore nella trasmissione del bit BER     10-12
Lunghezza di collegamento di sostegno massima su 9/125μm SMF@1.25Gb /s LMAX   20   chilometro
Bilancio del sistema totale Libbra 14     dB



























































Informazioni di ordinazione



Ricetrasmettitore di BiDi SFP
Numero del pezzo Descrizione di prodotto
ricetrasmettitore di 155Mb/s SFP
FE-BX20-SM1310/1550 155Mbps, BiDi 1310nm/1550nm MP 20km LC, DDM 0°C~+70°C
FE-BX40-SM1310/1550 155Mbps, BiDi 1310nm/1550nm MP 40km LC, DDM 0°C~+70°C
FE-BX80-SM1310/1550 155Mbps, BiDi 1310nm/1550nm MP 80km LC, DDM 0°C~+70°C
FE-BX100-SM1310/1550 155Mbps, BiDi 1310nm/1550nm MP 120km LC, DDM 0°C~+70°C
ricetrasmettitore di 1.25Gbps SFP
GE-BX10-SM1310/1550 1.25Gbps, BiDi 1310nm/1550nm MP 10km LC, DDM 0°C~+70°C
GE-BX20-SM1310/1550 1.25Gbps, BiDi 1310nm/1550nm MP 20km LC, DDM 0°C~+70°C
GE-BX40-SM1310/1550 1.25Gbps, BiDi 1310nm/1550nm MP 40km LC, DDM 0°C~+70°C
GE-BX60-SM1310/1550 1.25Gbps, BiDi 1310nm/1550nm MP 60km LC, DDM 0°C~+70°C
GE-BX80-SM1310/1550 1.25Gbps, BiDi 1310nm/1550nm MP 80km LC, DDM 0°C~+70°C
GE-BX100-SM1310/1550 1.25Gbps, BiDi 1310nm/1550nm MP 120km LC, DDM 0°C~+70°C
ricetrasmettitore di 10Gbps SFP+
SFP-10G-BX20-SM1330/1270 10Gbps, BiDi 1330nm/1270nm MP 20km LC, DDM 0°C~+70°C
SFP-10G-BX40-SM1330/1270 10Gbps, BiDi 1330nm/1270nm MP 40km LC, DDM 0°C~+70°C
SFP-10G-BX60-SM1330/1270 10Gbps, BiDi 1330nm/1270nm MP 60km LC, DDM 0°C~+70°C
SFP-10G-BX80-SM1490/1550 10Gbps, BiDi 1490nm/1550nm MP 80km LC, DDM 0°C~+70°C
Ricetrasmettitore di XFP
XFP-BX20-SM1330/1270 10Gbps, BiDi 1330nm/1270nm MP 20km LC, DDM 0°C~+70°C
XFP-BX40-SM1330/1270 10Gbps, BiDi 1330nm/1270nm MP 40km LC, DDM 0°C~+70°C
XFP-BX60-SM1330/1270 10Gbps, BiDi 1330nm/1270nm MP 60km LC, DDM 0°C~+70°C



Manifestazione del prodotto





modulo ottico dello Sc 1310nm 1550nm SFP di 1.25G 20km Bidi 0modulo ottico dello Sc 1310nm 1550nm SFP di 1.25G 20km Bidi 1

modulo ottico dello Sc 1310nm 1550nm SFP di 1.25G 20km Bidi 2

modulo ottico dello Sc 1310nm 1550nm SFP di 1.25G 20km Bidi 3modulo ottico dello Sc 1310nm 1550nm SFP di 1.25G 20km Bidi 4

Packaing & trasporto

modulo ottico dello Sc 1310nm 1550nm SFP di 1.25G 20km Bidi 5





modulo ottico dello Sc 1310nm 1550nm SFP di 1.25G 20km Bidi 6



Manifestazione della fabbrica



modulo ottico dello Sc 1310nm 1550nm SFP di 1.25G 20km Bidi 7modulo ottico dello Sc 1310nm 1550nm SFP di 1.25G 20km Bidi 8
