| MOQ: | 1 pezzo |
| imballaggio standard: | piatto 4pcs/plastic, |
| Periodo di consegna: | Entro 1-3 giorni del lavoro |
| metodo di pagamento: | L/C, T/T, Western Union, carta di credito |
| Capacità di approvvigionamento: | 10.000 pc al mese |

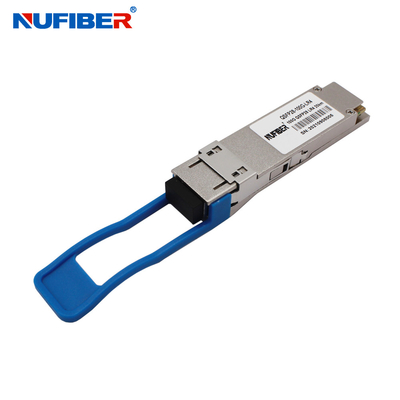

Modulo ottico compatibile del ricetrasmettitore del recipiente DDM 1310nm di Huawei 100G QSFP28 LR4 20KM LC
(QSFP28-100G-LR4)
ricetrasmettitore QSFP28 di 100Gb/s 20km
Connettore Pluggable e duplex caldo di LC, singolo modo
1270 nanometro, 1290 nanometro, 1310 nanometro e 1330 nanometro
Il QSFP28-100G-LR4 è un modulo del ricetrasmettitore progettato per le applicazioni di comunicazioni ottiche di 20km. La progettazione è compiacente a 100GbASE-LR4 del chip di IEEE 802.3bm CAUI-4 di norma di clausola 88 di IEEE 802.3-2012 alla norma standard elettrica del modulo ITU-T G.959.1-2012-02. Il modulo converte 4 canali di input (ch) di 25,78 GBP in dati elettrici 27.95Gbps in 4 segnali ottici dei vicoli e li multiplexa in un singolo canale per la trasmissione ottica 100Gb/s. Inverso, dal lato del ricevitore, il modulo otticamente demultiplexa un input 100Gb/s in 4 segnali dei vicoli e li converte in 4 vicoli ha prodotto i dati elettrici.
Le lunghezze d'onda centrali dei 4 vicoli sono 1270 nanometro, 1290 nanometro, 1310 nanometro e 1330 nanometro. Contiene un connettore duplex di LC per l'interfaccia ottica e un connettore di perno 38 per l'interfaccia elettrica. Per minimizzare la dispersione ottica nel sistema della lunga distanza, la fibra monomodale (SMF) deve applicarsi in questo modulo.
Caratteristiche
Applicazioni
Parametri ottici
| Parametro | Simbolo | Min | Tipo | Massimo | Unità | Nota | |
| Tasso di dati per Manica | - | 25,78125 | GBP | ||||
| Consumo di energia | - | 2,5 | 3,5 | W | |||
| Rifornimento corrente | Icc | 0,75 | 1,0 | ||||
| Ingresso/uscita di controllo Tensione alto | VIH | 2,0 | Vcc | V | |||
| Ingresso/uscita di controllo Tensione-basso | VIL | 0 | 0,7 | V | |||
| Direzione obliqua di Inter Manica | TSK | 150 | Ps | ||||
| Durata di RESETL | 10 | Noi | |||||
| RESETL De-asseriscono il tempo | 100 | spettrografia di massa | |||||
| Di potere in tempo | 100 | spettrografia di massa | |||||
| Trasmettitore | |||||||
| Singola tolleranza conclusa di tensione in uscita | 0,3 | 4 | V | 1 | |||
| Tolleranza di tensione di modo comune | 15 | sistemi MV | |||||
| Trasmetta la tensione di differenza dell'input | VI | 120 | 1200 | sistemi MV | |||
| Trasmetta l'impedenza introdotta di differenza | ZIN | 80 | 100 | 120 | |||
| Nervosismo introdotto dipendente di dati | DDJ | 0,1 | UI | ||||
| Immissione dei dati il nervosismo totale | TJ | 0,28 | UI | ||||
| Ricevitore | |||||||
| Singola tolleranza conclusa di tensione in uscita | 0,3 | 4 | V | ||||
| Tensione di differenza dell'uscita di Rx | Vo | 600 | 800 | sistemi MV | |||
| Aumento dell'uscita di Rx e tensione di caduta | Tr/Tf | 35 | ps | 1 | |||
| Nervosismo totale | TJ | 0,7 | UI | ||||
| Nervosismo deterministico | Il DJ | 0,42 | UI | ||||
Informazioni di ordinazione
| 100G QSFP28 | ||||||
| QSFP28-100G-SR4 | 103,1 GBP | 850nm | MMF | MTP/MPO | 100m | VCSEL 850nm |
| QSFP28-100G-LR4 | 103,1 GBP | 1310nm | SMF | Duplex di LC | 10km | DML 1310nm |
| QSFP28-100G-ER4 | 103.1Gbps | 1310nm | SMF | Duplex di LC | 25km-40km | 4x EML |
| QSFP28-100G-PSM4 | 103,1 GBP | 1310nm | SMF | MTP/MPO | 500m | 4x DFB |
| QSFP28-100G-LR-S | 103,1 GBP | 1310nm | SMF | MTP/MPO | 2km | 4x DFB |
| QSFP28-100G-CWDM4-S | 103,1 GBP | CWDM | SMF | Duplex di LC | 2km | DML CWDM |
| 1271~1331nm | ||||||
| QSFP28-100G-CWDM4-L | 103,1 GBP | CWDM | SMF | Duplex di LC | 10km | DML CWDM |
| 1271~1331nm | ||||||
I prodotti mostrano
Applicazioni:
Imballaggio & spedire
|
|
