| MOQ: | 1 pezzo |
| imballaggio standard: | un cavo di 1 pezzo è imballato in 1 scatola, |
| Periodo di consegna: | 2~3 giorni |
| metodo di pagamento: | T/T, Western Union, L/C |
| Capacità di approvvigionamento: | 100.000 pc al mese |

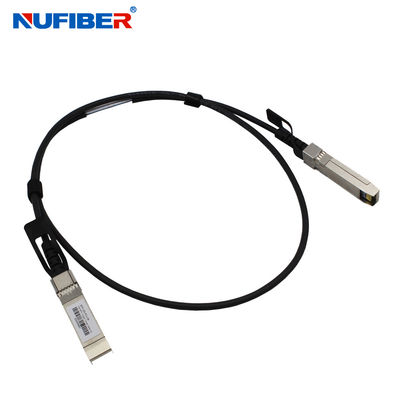

cavo di rame DAC 3M dell'attaccatura diretta passiva di Dac Low Price 10G SFP+ del cavo 10g
Descrizione
Il cavo diretto ad alta velocità dell'attaccatura dello SFP+ di Nufiber (DAC) fornisce il rendimento elevato in 10 applicazioni della rete di Gigabit Ethernet (10GbE), facendo uso di un connettore migliorato di SFP+ per inviare i dati 10Gbps attraverso i trasmettitori ed i ricevitori accoppiati uno sopra un cavo sottile del twinax. Sono soddisfacenti rispetto alle norme elettriche SFF-8431, SFF-8083 e SFF-8432 standard meccanico, EEPROM SFF-8472 standard.
Caratteristiche fondamentali
Applicazione
Parametro tecnico
| Parametro | Simbolo | Min | Tipico | Massimo | Unità |
| Temperatura di caso di funzionamento | TC standard | 0 | 25 | 70 | °C |
| Temperatura di stoccaggio | St | -40 | 85 | °C | |
| Tensione di alimentazione elettrica | Vcc | 3,13 | 3,3 | 3,47 | V |
| Dissipazione di potere | Palladio | 0,5 | W | ||
| Umidità relativa | RH | 5 | 95 | % | |
| Tasso di dati | 10,5 | GBP |
| Tipo di test | Elemento della prova | Obiettivo | Riferimento |
| Elettrico Caratteristiche |
Modo differenziale RL (SDDII) | 0,01 Unità di misure: dB |
SFF 8431 |
| Attenuazione di riflessione comune di modo (SCCII) |
0,01 Unità di misure: dB |
SFF 8431 | |
| DOPO | <-26db from="" 1MHz="" to="" 11GHz=""> | / | |
| Impedenza dell'assemblaggio cavi | 100+/di -100hm Un tempo di aumento di 30 ps (20% - 80%) |
(20%~ 80%) | |
| Deviazione di perdita di inserzione | -1dB≤ILD≤1dB 300KHz≤f≤6GHz |
/ | |
| Ambientale Caratteristiche |
Temperatura di funzionamento | -40~85°C | Cavo che aziona temp.range |
| Shock termico | La prestazione elettrica incontra requisito di specificazione |
EIA-364-32D. Metodo A. TC-1. -55 10 85C, 100 i cicli, min 15, abita |
|
| Impiegati ciclici. & umidità | La prestazione elettrica incontra requisito di specificazione |
EIA-364-31 metodo III, prova Cond A |
|
| Spruzzo di sale | 48 ore di spruzzatura di sale dopo le coperture area corrosiva meno di 5% |
EIA-364-26 | |
| Vita di temperatura | La prestazione soddisfa la richiesta della specificazione | EIA-364-17B con il RH, umidità riscaldi 85C al RH di 85% per 500 ore |
|
| Meccanico Caratteristiche |
Vibrazione di MechanicaI | La prestazione soddisfa la richiesta della specificazione | EIA-364-28E.11 TC-VII, prova Cond. D 15minutes nella X, Y, asse di Z. |
| Conservazione della spina del cavo in gabbia | 90N minuto. | Nessun danno funzionale per cablare spina sotto 90N. Per rev. SFF-8432 5,0 EIA-455-6B | |
| Conservazione del cavo in spina | 90N minuto. | Morsetto e scossa per EIA-364-27B, TC-G, 3times in 6directions, 100g, 6ms | |
| Scossa meccanica | La prestazione soddisfa la richiesta della specificazione | SFF-8432 rev. 5,0 | |
| Inserzione della spina del cavo | 18N (massimo) | SFF-8432 rev. 5,0 | |
| Estrazione della spina del cavo | 12.5N (massimo) | EIA-364-09; esegua i cicli della spina il tasso del compagno del recipiente e tappano: | |
| Durevolezza | Volta 50. Nessuna prova di danno fisico | 250times/hour |
Manifestazione del prodotto
|
|
