| MOQ: | 1 piece |
| imballaggio standard: | 1 piece cable be packed into 1 box, |
| Periodo di consegna: | 2~3 days |
| metodo di pagamento: | T/T, Western Union, L/C |
| Capacità di approvvigionamento: | 100,000 pcs per month |

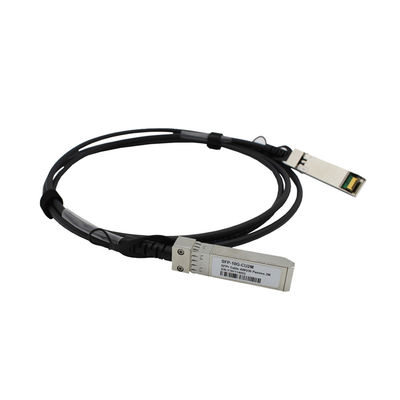

Cable in rame 10g SFP+ a collegamento diretto 10G Dac 1m 3m 5m 7m
Descrizione
Nufiber's high speed SFP+ Direct Attach Cable (DAC) fornisce elevate prestazioni in applicazioni di rete 10 Gigabit Ethernet (10GbE),utilizzando un connettore SFP+ potenziato per inviare dati a 10 Gbps attraverso trasmettitori e ricevitori accoppiati su un sottile cavo twinaxEssi sono conformi agli standard elettrici SFF-8431, SFF-8083 e agli standard meccanici SFF-8432, EEPROM standard SFF-8472.
Caratteristiche chiave
Applicazione
Parametro tecnico
| Parametro | Il simbolo | Min. | Tipico | Max. | Unità |
| Temperatura della cassa di funzionamento | Tc standard | 0 | 25 | 70 | °C |
| Temperatura di conservazione | T | - Quaranta. | 85 | °C | |
| Tensione dell'alimentazione | Vcc | 3.13 | 3.3 | 3.47 | V. |
| Dissipazione del potere | PD | 0.5 | W | ||
| Umidità relativa | RH | 5 | 95 | % | |
| Tasso di dati | 10.5 | Gbit/s |
| Tipo di prova | Articolo di prova | Obiettivo | Riferimento |
| Altri dispositivi Caratteristiche |
Modalità differenziale RL(SDDII) | 0.01 Unità di misura: dB |
SFF 8431 |
| Perdite di ritorno di modalità comune (SCCII) |
0.01 Unità di misura: dB |
SFF 8431 | |
| Successivo | < 26 dB da 1 MHz a 11 GHz | / | |
| Impedenza dell'assemblaggio del cavo | 100+/ -100hm Tempo di risalita di 30 PS (20% - 80%) |
(20% ~ 80%) | |
| Perdita di inserimento | -1dB≤ILD≤1dB 300KHz≤f≤6GHz |
/ | |
| Ambiente Caratteristiche |
Temperatura di funzionamento | -40°C a 85°C | Intervallo di temperatura di funzionamento del cavo |
| Shock termico | Le prestazioni elettriche soddisfano le Requisito di specifica |
EIA-364-32D. Metodo A. TC-1. -55 10 85C,100 cicli, 15 min, dimora |
|
| Temperature e umidità cicliche | Le prestazioni elettriche soddisfano le Requisito di specifica |
EIA-364-31 Metodo III,prova Condizione A |
|
| Spruzzo di sale | 48 ore di spruzzatura di sale dopo la conchiglia superficie corrosiva inferiore al 5% |
EIA-364-26 | |
| Durata di vita | Le prestazioni soddisfano i requisiti della specifica | EIA-364-17B w/ RH, umido calore 85C a 85% RH per 500 ore |
|
| Meccanica Caratteristiche |
Vibrazioni meccaniche | Le prestazioni soddisfano i requisiti della specifica | EIA-364-28E.11 TC-VII, condizioni di prova D 15 minuti sull'asse X, Y, Z. |
| Ritenzione della spina del cavo in gabbia | 90N Min. | Nessun danno funzionale alla spina del cavo inferiore a 90N. Per SFF-8432 Rev 5.0 EIA-455-6B | |
| Ritenzione del cavo in presa | 90N Min. | Clampo e scossa per EIA-364-27B, TC-G, 3 volte in 6 direzioni, 100g, 6ms | |
| Scosse meccaniche | Le prestazioni soddisfano i requisiti della specifica | SFF-8432 Rev 5.0 | |
| Inserimento della spina del cavo | 18N (massimo) | SFF-8432 Rev 5.0 | |
| Estrazione della spina del cavo | 12.5N (max.) | EIA-364-09; eseguire cicli di spina Spina e velocità di coppia del recipiente: | |
| Durabilità | Nessuna prova di danni fisici. | 250 volte/ora |
Mostra dei prodotti
|
|
