| MOQ: | 1 pezzo |
| imballaggio standard: | un cavo di 1 pezzo è imballato in 1 scatola, |
| Periodo di consegna: | 2~3 giorni |
| metodo di pagamento: | T/T, Western Union, L/C |
| Capacità di approvvigionamento: | 100.000 pc al mese |

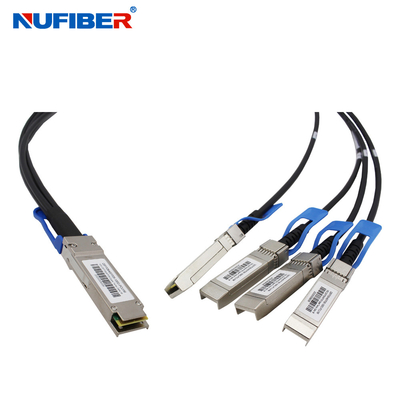

100Gb/s ad alta velocità QSFP28 al cavo di rame 1M dell'attaccatura diretta passiva 4xSFP28
Descrizione
Le paia di rame differenziali della caratteristica otto di rame passivi dell'assemblaggio cavi QSFP28, fornenti quattro canali di trasmissione dei dati a si accelera a 28Gbps per canale ed incontra 100G Ethernet, Ethernet 25G e InfiniBand ha migliorato i requisiti del tasso di dati (EDR). Disponibile in un vasto ha suonato di cavo calibro-da 26AWG tramite l'assemblaggio cavi del rame di 30AWG-this 100G caratterizza la perdita di inserzione bassa e la conversazione trasversale bassa.
Progettato per le applicazioni nel centro dati, i mercati di telecomunicazioni e della rete che richiedono un assemblaggio cavi ad alta velocità e affidabile, questo prodotto della prossima generazione divide la stessa interfaccia accoppiamento con il fattore forma di QSFP+, facente la indietro - compatibile con QSFP attuale ports.QSFP28 può essere usato con le applicazioni correnti 10G e 14G con il margine sostanziale di integrità di segnale.
Caratteristiche fondamentali
Compatibile con IEEE 802.3bj, IEEE 802.3by e InfiniBand EDR
Sostiene i tassi di dati aggregati di 100Gbps
Costruzione ottimizzata per minimizzare perdita di inserzione e conversazione trasversale
Indietro - compatibile con i connettori attuali e le gabbie di QSFP+
progettazione del fermo dello scorrevole del Tirata--rilascio
26AWG attraverso cavo 30AWG
Diritto e scoppiare le configurazioni dell'assemblea disponibili
Il termine su misura della treccia del cavo limita la radiazione di EMI
EEPROM personalizzabile che traccia per la firma del cavo
RoHS compiacente
Applicazione
Commutatori, server e router
reti del centro di lData
reti di area di lStorage
computazione di prestazione del lHigh
lTelecommunication ed infrastruttura senza fili
sistemi diagnostici e rete lMedical
criterio L e apparecchiature di misurazione
Parametro tecnico
| Parametro | Simbolo | Min | Tipico | Massimo | Unità | Nota |
| Impedenza differenziale | TDR | 90 | 100 | 110 | Ώ | |
| Perdita di inserzione | SDD21 | 8 | 22,48 | dB | A 12,8906 gigahertz | |
| Attenuazione di riflessione differenziale |
SDD11 SDD22 |
12,45 | Vedi 1 | dB | A 0,05 - 4,1 gigahertz | |
| 3,12 | Vedi 2 | dB | A 4,1 - 19 gigahertz | |||
| Comune-modo ad attenuazione di riflessione dell'uscita di comune-modo |
SCC11 SCC22 |
2 | dB | A 0,2 - 19 gigahertz | ||
|
Differenziale al comune-modo attenuazione di riflessione |
SCD11 SCD22 |
12 | Vedi 3 | dB | A 0,01 - 12,89 gigahertz | |
| 10,58 | Vedi 4 | A 12,89 - 19 gigahertz | ||||
|
Differenziale al modo comune Perdita di conversione |
SCD21-IL | 10 | dB | A 0,01 - 12,89 gigahertz | ||
| Vedi 5 | A 12,89 - 15,7 gigahertz | |||||
| 6,3 | A 15,7 - 19 gigahertz | |||||
| Margine operativo di Manica | COM | 3 | dB | |||
|
Note:
|
||||||
Dimensioni meccaniche
Manifestazione del prodotto
|
|
