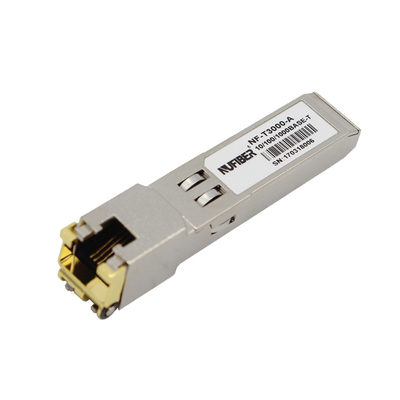

Modulo elettrico 100m del rame 1.25G RJ45 SFP di gigabit compatibile con Cisco
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | NUFIBER |
| Certificazione: | CE FCC Rohs |
| Numero di modello: | SFP-GE-T |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Imballaggi particolari: | 10 pz/sacchetto di plastica, 500 pz/scatola |
| Tempi di consegna: | Entro 1-3 giorni del lavoro |
| Termini di pagamento: | L/C, T/T, Western Union, carta di credito |
| Capacità di alimentazione: | 10.000 pc al mese |
|
Informazioni dettagliate |
|||
| Tasso di dati: | 1.25Gb/s | Distanza: | 100m |
|---|---|---|---|
| connettore: | RJ45 | DDM: | Supporto |
| Alimentazione elettrica: | 3.3V | Temperatura di lavoro: | 0~70℃ |
| Compatibilità: | Cisco, HP, Huawei, Finisar… | Produttore: | sì |
| Evidenziare: | Modulo del rame RJ45 SFP di gigabit,modulo di 1.25G RJ45 SFP,ricetrasmettitore di RJ45 1.25G SFP |
||
Descrizione di prodotto
Modulo Gigabit in rame 1.25G Modulo SFP RJ45 elettrico 100 m compatibile con Cisco
Descrizione
Il ricetrasmettitore SFP in rame GLC-T10/100/1000 è un modulo conveniente e ad alte prestazioni conforme agli standard Gigabit Ethernet e 10/100/1000BASE-T come specificato in IEEE 802. 3-2002 e IEEE 802.3ab, che supporta 10/100 /1000 Mbps di velocità dati fino a 100 metri su cavo di categoria 5 a doppino intrecciato non schermato.Il GLC-T10/100/1000 supporta collegamenti dati full duplex a 10/100/1000 Mbps con segnali PAM (Pulse Amplitude Modulation) a 5 livelli.Tutte e quattro le coppie nel cavo vengono utilizzate con una velocità di simbolo a 250 Mbps su ciascuna coppia.Il GLC-T10/100/1000 fornisce informazioni sull'ID seriale standard compatibili con SFP MSA, a cui è possibile accedere con l'indirizzo A0h tramite il protocollo EEPROM CMOS seriale a 2 fili.L'IC fisico è accessibile anche tramite bus seriale a 2 fili all'indirizzo ACh.
Caratteristiche
- Collegamenti dati bidirezionali fino a 1,25 Gb/s
- Impronta SFP collegabile a caldo
- Intervallo di temperatura della custodia esteso (da -40°C a +85°C)
- Custodia completamente metallica per basse emissioni elettromagnetiche
- Bassa dissipazione di potenza
- Gruppo connettore RJ-45 compatto
- Informazioni dettagliate sul prodotto in EEPROM
- Alimentazione singola +3,3V
- Accesso al circuito integrato di livello fisico tramite bus seriale a 2 fili
- Funzionamento 10/100/1000 BASE-T in sistemi host con interfaccia SGMII
- Conforme a SFP MSA
- Conforme a IEEE Std 802.3TM-2002
- Conforme a FCC 47 CFR Parte 15, Classe B
- Prodotti conformi alla RoHS
Applicazioni
- 1.25 Gigabit Ethernet su cavo Cat 5
- Passare/Router a Switch/Collegamento router
- I/O ad alta velocità per i server di file
Parametri ottici
| Parametro | Simbolo | min. | Tipico | Massimo | Unità | Note/Condizioni |
| Corrente di alimentazione | È | 320 | 375 | mA | Potenza massima 1,2 W su tutta la gamma di tensione e temperatura.Vedere la nota di attenzione di seguito | |
| Tensione di ingresso | Vcc | 3.13 | 3.3 | 3.47 | V | Riferito a GND |
| Sovracorrente | Isurge | 30 | mA | Hot plug al di sopra della corrente in regime stazionario.Vedi nota di avvertimento |
| Parametro | Simbolo | min. | Massimo | Unità | Note/Condizioni |
| Uscita SFP BASSA | VOL | 0 | 0,5 | V | 4.7k a 10k pull-up a host_Vcc. |
| Uscita SFP ALTA | VOH | host_Vcc -0.5 | host_Vcc + 0.3 | V | 4.7k a 10k pull-up a host_Vcc. |
| Ingresso SFP BASSO | VIL | 0 | 0.8 | V | 4.7k a 10k pull-up a Vcc. |
| Ingresso SFP ALTO | 2 | Vcc + 0,3 V | V | 4.7k a 10k pull-up a Vcc. |
| Linea di trasmissione-SFP | ||||||
| Parametro | Simbolo | min. | Tipico | Massimo | Unità | Note/Condizioni |
| Frequenza di linea | fl | 125 | MHz | Codifica a 5 livelli, secondo IEEE 802.3 | ||
| Impedenza di uscita Tx | Zout, TX | 100 | Ohm | Differenziale | ||
| Impedenza di ingresso Rx | Zin, RX | 100 | Ohm | Differenziale | ||
Informazioni sull'ordine
| SFP a doppia fibraRicetrasmettitore | |
| Numero di parte | Descrizione del prodotto |
| 155 Mbp/s SFPRicetrasmettitore | |
| FE-SX-MM850 | 155Mbps, 850nm MM 2km Doppio LC, DDM 0°C~+70°C |
| FE-SX-MM1310 | 155Mbps, 1310nm MM 2km Dual LC, DDM 0°C~+70°C |
| FE-LX20-SM1310 | 155Mbps, 1310nm SM 20km Dual LC, DDM 0°C~+70°C |
| FE-LX40-SM1310 | 155Mbps, 1310nm SM 40km Doppio LC, DDM 0°C~+70°C |
| FE-LX80-SM1550 | 155Mbps, 1550nm SM 80km Doppio LC, DDM 0°C~+70°C |
| FE-LX120-SM1550 | 155Mbps, 1550nm SM 120km Doppio LC, DDM 0°C~+70°C |
| SFP da 1,25 GbpsRicetrasmettitore | |
| GE-SX-MM850 | 1,25 Gbps, 850 nm MM 500 m Doppio LC, DDM 0°C~+70°C |
| GE-SX-MM1310 | 1.25gbps, 1310nm MM 2km Dual LC, DDM 0°C~+70°C |
| GE-LX20-SM1310 | 1,25 Gbps, 1310 nm SM 20 km Dual LC, DDM 0°C~+70°C |
| GE-LX40-SM1310 | 1,25 Gbps, 1310 nm SM 40 km Dual LC, DDM 0°C~+70°C |
| GE-LX60-SM1550 | 1,25 Gbps, 1550 nm SM 60 km Dual LC, DDM 0°C~+70°C |
| GE-LX80-SM1550 | 1,25 Gbps, 1550 nm SM 80 km Dual LC, DDM 0°C~+70°C |
| GE-LX120-SM1550 | 1,25 Gbps, 1550 nm SM 120 km Dual LC, DDM 0°C~+70°C |
| SFP a 10 GbpsRicetrasmettitore | |
| SFP+-10GB-SR | 10G SFP+ SR multimodale doppia fibra LC 850nm 300M |
| SFP+-10GB-LRM | 10G SFP+ LRM multimodale doppia fibra LC 1310nm 220M |
| SFP+-10GB-LR | 10G SFP+ LR LC a doppia fibra monomodale 1310 nm 20 km |
| SFP+-10GB-ERM | 10G SFP+ER LC a doppia fibra monomodale 1310 nm 40 km |
| SFP+-10GB-ER | 10G SFP+ER LC a doppia fibra monomodale 1550 nm 40 km |
| SFP+-10GB-ZR | 10G SFP + ZR LC a doppia fibra monomodale 1550 nm 80 km |
| XFPRicetrasmettitore | |
| XFP-10G-SR | 10G XFP SR LC a doppia fibra multimodale 850nm 300M |
| XFP-10G-LRM | 10G XFP LRM LC a doppia fibra monomodale 1310nm 10kM |
| XFP-10G-LR | 10G XFP LR LC a doppia fibra monomodale 1310 nm 20 km |
| XFP-10G-ER | 10G XFP ER LC a doppia fibra monomodale 1550 nm 40 km |
| XFP-10G-ZR | 10G XFP ZR LC a doppia fibra monomodale 1550 nm 80 km |
Mostra dei prodotti
