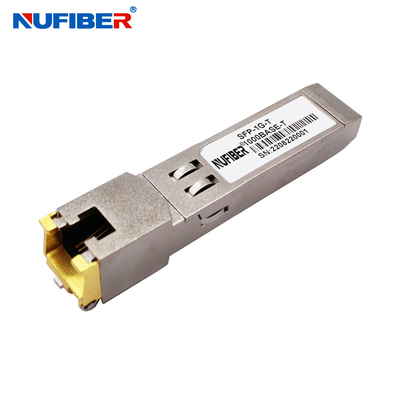

10/100/1000BASE-T Modulo ricetrasmettitore SFP in rame RJ45 100m
Dettagli:
Luogo di origine: | La CINA |
Marca: | NUFIBER |
Certificazione: | CE FCC Rohs |
Numero di modello: | SFP-GE-T |
Termini di pagamento e spedizione:
Quantità di ordine minimo: | 1 pezzo |
---|---|
Imballaggi particolari: | 10 pz/sacchetto di plastica, 500 pz/scatola |
Tempi di consegna: | Entro 1-3 giorni del lavoro |
Termini di pagamento: | L/C, T/T, Western Union, carta di credito |
Capacità di alimentazione: | 10.000 pc al mese |
Informazioni dettagliate |
|||
Velocità dati: | 1.25Gb/S | Distanza: | 100 milioni |
---|---|---|---|
Connettore: | RJ45 | DDM: | Supporto |
Alimentazione elettrica: | 3,3 V | Temperatura di lavoro: | 0~70℃ |
Compatibilità: | Cisco, HP, Huawei, Finisar… | Produttore: | sì |
Evidenziare: | Ricetrasmettitore SFP da 1,25 G 100 m,ricetrasmettitore SFP in rame CE |
Descrizione di prodotto
Ricetrasmettitore SFP in rame su misura 10/100/1000BASE-T SFP RJ-45 da 100 m con modulo ricetrasmettitore in rame
Descrizione
Il ricetrasmettitore SFP in rame 10/100/1000 è un modulo economico e ad alte prestazioni conforme agli standard Gigabit Ethernet e 10/100/1000BASE-T come specificato in IEEE 802.3-2002 e IEEE 802.3ab, che supporta 10/100/1000Mbps velocità dati fino a 100 metri su cavo di categoria 5 a doppino intrecciato non schermato.
GLC-T10/100/1000 supporta collegamenti dati full duplex a 10/100/1000 Mbps con segnali PAM (Pulse Amplitude Modulation) a 5 livelli.Tutte e quattro le coppie del cavo vengono utilizzate con un symbol rate a 250 Mbps su ciascuna coppia.
GLC-T10/100/1000 fornisce informazioni ID seriali standard conformi a SFP MSA, a cui è possibile accedere con l'indirizzo A0h tramite il protocollo EEPROM CMOS seriale a 2 fili.È possibile accedere all'IC fisico anche tramite bus seriale a 2 fili all'indirizzo ACh.
Caratteristiche
- Collegamenti dati bidirezionali fino a 1,25 Gb/s
- Footprint SFP collegabile a caldo
- Intervallo di temperatura della custodia esteso (da -40°C a +85°C)
- Involucro completamente metallico per bassa EMI
- Bassa dissipazione di potenza
- Assemblaggio connettore RJ-45 compatto
- Informazioni dettagliate sul prodotto in EEPROM
- Alimentazione singola +3,3V
- Accesso all'IC di livello fisico tramite bus seriale a 2 fili
- Funzionamento 10/100/1000 BASE-T in sistemi host con interfaccia SGMII
- Conforme a SFP MSA
- Conforme a IEEE Std 802.3TM-2002
- Conforme a FCC 47 CFR Parte 15, Classe B
- Prodotti conformi RoHS
Applicazioni
- 1.25 Gigabit Ethernet su cavo Cat 5
- Collegamento da Switch/Router a Switch/Router
- I/O ad alta velocità per file server
Parametri ottici
Parametro | Simbolo | min. | Tipico | Massimo. | Unità | Note/Condizioni |
Corrente di alimentazione | È | 320 | 375 | mA | Potenza massima di 1,2 W su tutta la gamma di tensione e temperatura.Vedere la nota di attenzione di seguito | |
Tensione di ingresso | Vcc | 3.13 | 3.3 | 3.47 | v | Riferito a GND |
Corrente di picco | Isurge | 30 | mA | Hot plug al di sopra della corrente di stato stazionario.Vedere nota di attenzione |
Parametro | Simbolo | min. | Massimo. | Unità | Note/Condizioni |
Uscita SFP BASSA | VOL | 0 | 0,5 | v | pull-up da 4,7k a 10k a host_Vcc. |
Uscita SFP ALTA | VOH | host_Vcc -0.5 | host_Vcc + 0.3 | v | pull-up da 4,7k a 10k a host_Vcc. |
Ingresso SFP BASSO | VIL | 0 | 0.8 | v | Pull-up da 4.7k a 10k a Vcc. |
Ingresso SFP ALTO | 2 | Vcc + 0,3 V | v | Pull-up da 4.7k a 10k a Vcc. |
Linea di trasmissione-SFP | ||||||
Parametro | Simbolo | min. | Tipico | Massimo. | Unità | Note/Condizioni |
Frequenza di linea | fl | 125 | Mhz | Codifica a 5 livelli, secondo IEEE 802.3 | ||
Impedenza di uscita Tx | Zout,TX | 100 | Ohm | Differenziale | ||
Impedenza di ingresso Rx | Zin,RX | 100 | Ohm | Differenziale |
