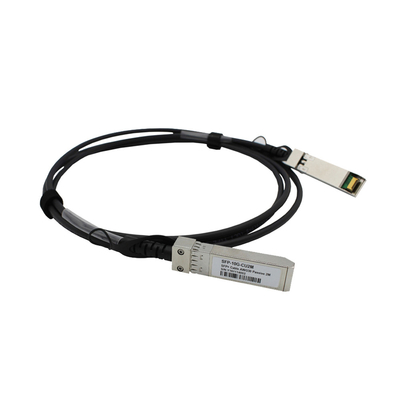

10G passivo SFP+ DAC Cable, cavo diretto dell'attaccatura di Twinax 1-7meters SFP
Dettagli:
Luogo di origine: | La CINA |
Marca: | NUFIBER |
Certificazione: | CE, RoHS |
Numero di modello: | 10G-DAC-1M |
Termini di pagamento e spedizione:
Quantità di ordine minimo: | 1 pezzo |
---|---|
Imballaggi particolari: | un cavo di 1 pezzo è imballato in 1 scatola, |
Tempi di consegna: | 2~3 giorni |
Termini di pagamento: | T/T, Western Union, L/C |
Capacità di alimentazione: | 100.000 pc al mese |
Informazioni dettagliate |
|||
Tasso di dati: | 10Gb/s | Tipo del connettore: | SFP+ a SFP+ |
---|---|---|---|
Lunghezza: | 1m/3m/5m/7m/10m/15m | Materiale: | Cavo di rame |
applicazione: | Rete di FTTH FTTB FTTX | AWG del cavo: | AWG 30 come difetto |
Alimentazione elettrica: | 3.3v | Impiegati del lavoro.: | 0~70℃ |
Produttore: | SÌ | Garanzia: | 1 anno |
Evidenziare: | SFP+ passivo DAC Cable,10G SFP+ DAC Cable,cavo diretto dell'attaccatura di 7meters SFP |
Descrizione di prodotto
cavo diretto dell'attaccatura del cavo 1-7meters SFP di Twinax del rame di 10G SFP+ DAC Cable Passive Direct Attach
Descrizione
I cavi diretti dell'attaccatura di SFP+ sono soddisfacenti rispetto alle specifiche SFF-8431, SFF-8432 e SFF-8472. Le varie scelte del calibro di cavo sono disponibili da 30 a 24 AWG con le varie scelte della lunghezza di cavo (fino a 7m).
Caratteristiche fondamentali
(1) soddisfacente rispetto a SFF-8431, a 8432 e a 8472;
(2) fino al tasso di dati 10.3125Gbps per canale;
(3) trasmissione di fino a 7m;
(4) temperatura di funzionamento: 0~70℃;
(5) singola alimentazione elettrica 3.3V;
(6) RoHS compiacente.
Applicazione
- Ethernet 10G
- InfiniBand, Manica 4G/8G/10G della fibra
- Supporto di Sonet Multiplatform
- Mazzi di computer a alto rendimento
- Server di qualità superiore
- Il commutatore di rete della metropolitana/incrocio si collega
Parametro tecnico
Parametro | Simbolo | Min | Tipico | Massimo | Unità |
Temperatura di caso di funzionamento | TC standard | 0 | 25 | 70 | °C |
Temperatura di stoccaggio | St | -40 | 85 | °C | |
Tensione di alimentazione elettrica | Vcc | 3,13 | 3,3 | 3,47 | V |
Dissipazione di potere | Palladio | 0,5 | W | ||
Umidità relativa | RH | 5 | 95 | % | |
Tasso di dati | 10,5 | GBP |
Tipo di test | Elemento della prova | Obiettivo | Riferimento |
Elettrico Caratteristiche | Modo differenziale RL (SDDII) | 0,014 Unità di misure: dB | SFF 8431 |
Attenuazione di riflessione comune di modo (SCCII) | 0.012.5Where Unità di misure: dB | SFF 8431 | |
DOPO | <-26db from="" 1MHz="" to="" 11GHz=""> | / | |
Impedenza dell'assemblaggio cavi | 100+/di -100hm Un tempo di aumento di 30 ps (20% - 80%) | (20%~ 80%) | |
Deviazione di perdita di inserzione | -1dB≤ILD≤1dB 300KHz≤f≤6GHz | / | |
Ambientale Caratteristiche | Temperatura di funzionamento | -40~85°C | Cavo che aziona temp.range |
Shock termico | La prestazione elettrica incontra requisito di specificazione | EIA-364-32D. Metodo A. TC-1. -55 10 85C, 100 i cicli, min 15, abita | |
Impiegati ciclici. & umidità | La prestazione elettrica incontra requisito di specificazione | EIA-364-31 metodo III, prova Cond A | |
Spruzzo di sale | 48 ore di spruzzatura di sale dopo le coperture area corrosiva meno di 5% | EIA-364-26 | |
Vita di temperatura | La prestazione soddisfa la richiesta della specificazione | EIA-364-17B con il RH, umidità riscaldi 85C al RH di 85% per 500 ore | |
Meccanico Caratteristiche | Vibrazione di MechanicaI | La prestazione soddisfa la richiesta della specificazione | EIA-364-28E.11 TC-VII, prova Cond. D 15minutes nella X, Y, asse di Z. |
Conservazione della spina del cavo in gabbia | 90N minuto. | Nessun danno funzionale per cablare spina sotto 90N. Per rev. SFF-8432 5,0 EIA-455-6B | |
Conservazione del cavo in spina | 90N minuto. | Morsetto e scossa per EIA-364-27B, TC-G, 3times in 6directions, 100g, 6ms | |
Scossa meccanica | La prestazione soddisfa la richiesta della specificazione | SFF-8432 rev. 5,0 | |
Inserzione della spina del cavo | 18N (massimo) | SFF-8432 rev. 5,0 | |
Estrazione della spina del cavo | 12.5N (massimo) | EIA-364-09; esegua i cicli della spina il tasso del compagno del recipiente e tappano: | |
Durevolezza | Volta 50. Nessuna prova di danno fisico | 250times/hour |
Informazioni di ordinazione
Numero del pezzo | Tasso di dati | Lunghezza di cavo | Calibro di cavo | Connettore | Impiegati. Gamma |
10G-DAC-1M | Fino a 10,5 GBP | 1m | 30AWG | Rame passivo | 0-70℃ |
10G-DAC-3M | Fino a 10,5 GBP | 3m | 30AWG | Rame passivo | 0-70℃ |
10G-DAC-5M | Fino a 10,5 GBP | 5m | 24AWG | Rame passivo | 0-70℃ |
10G-DAC-7M | Fino a 10,5 GBP | 7m | 24AWG | Rame passivo | 0-70℃ |
Manifestazione del prodotto
Trasporto & imballare
FAQ
Q: È voi un produttore o una società per azioni?
: Siamo produttore professionista del cavo dell'attaccatura Direct, fornendo il servizio dell'OEM della un-fermata & del ODM a tutti i partner dappertutto.
Q: Sono i vostri prodotti adeguatamente alle nostre norme?
: Sì, i nostri prodotti possono passare le prove come richiedete, per esempio: CE, RoHS, ISO9001.
Q: Come controllate la qualità?
: Abbiamo il sistema perfetto del controllo di qualità (gruppo di IQC, di IPQC, di FQC, di OQC), gli ingegneri professionisti del prodotto e sistema continuo di miglioramento.
Q: Che cosa è la garanzia del prodotto?
: Offriamo 12 mesi di garanzia.
