| MOQ: | 1 pezzo |
| imballaggio standard: | 10 pz/sacchetto di plastica, 500 pz/scatola |
| Periodo di consegna: | Entro 1-3 giorni del lavoro |
| metodo di pagamento: | L/C, T/T, Western Union, carta di credito |
| Capacità di approvvigionamento: | 10.000 pc al mese |

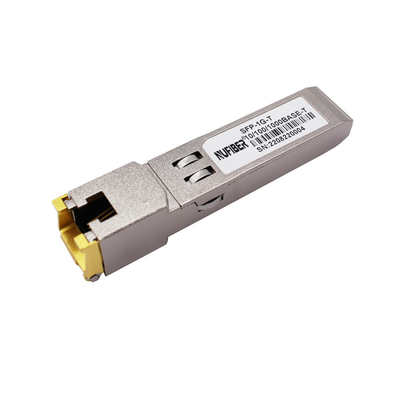

GLC-T Copper Module 1000Base-T UTP SFP Transceiver 100m Gigabit Ethernet Copper Module
Il ricevitore SFP in rame GLC-T10/100/1000 è un modulo ad alte prestazioni e conveniente conforme agli standard Gigabit Ethernet e 10/100/1000BASE-T come specificato in IEEE 802. 3-2002 e IEEE 802.3ab, che supporta una velocità di trasmissione di dati di 10/100/1000Mbps fino a 100 metri attraverso un cavo di categoria 5 a coppia tortuosa non blindato.Il GLC-T10/100/1000 supporta collegamenti dati full duplex a 10/100/1000 Mbps con segnali PAM (Pulse Amplitude Modulation) a 5 livelli. Tutte e quattro le coppie del cavo sono utilizzate con velocità di simbolo a 250Mbps su ciascuna coppia.che può essere accessibile con l'indirizzo di A0h tramite il protocollo CMOS EEPROM seriale a 2 filiL'accesso al circuito integrato fisico è possibile anche tramite bus seriale a 2 fili all'indirizzo ACh.
Caratteristiche
Applicazioni
Parametri ottici
| Parametro | Il simbolo | Un minuto. | Tipico | - Max, ti prego. | Unità | Nota/condizioni |
| Corrente di alimentazione | È | 320 | 375 | mA | 1.2W di potenza massima su tutta la gamma di tensione e temperatura. | |
| Voltaggio di ingresso | Vcc | 3.13 | 3.3 | 3.47 | V. | Riferimento a GND |
| Corrente di sovratensione | Sorgente | 30 | mA | Collegamento a caldo al di sopra della corrente di stato stazionario. |
| Parametro | Il simbolo | Un minuto. | - Max, ti prego. | Unità | Nota/condizioni |
| SFP Output LOW | VOL | 0 | 0.5 | V. | 4.7k a 10k pull-up per host_Vcc. |
| SFP Output ALTO | VOH | host_Vcc -0.5 | host_Vcc + 0.3 | V. | 4.7k a 10k pull-up per host_Vcc. |
| SFP Input LOW | VIL | 0 | 0.8 | V. | 4.7 km a 10 km di pull-up a Vcc. |
| SFP Input HIGH | 2 | Vcc + 0,3 V | V. | 4.7 km a 10 km di pull-up a Vcc. |
| Linea di trasmissione SFP | ||||||
| Parametro | Il simbolo | Un minuto. | Tipico | - Max, ti prego. | Unità | Nota/condizioni |
| Frequenza della linea | fL | 125 | MHz | Codifica a 5 livelli, per IEEE 802.3 | ||
| Impedanza di uscita Tx | Zout, Texas. | 100 | Ohm. | Differenziale | ||
| Rx Impedenza di ingresso | Zin, RX. | 100 | Ohm. | Differenziale | ||
Informazioni sull'ordine
| SFP a doppia fibraTrasmettitore | |
| Numero della parte | Descrizione del prodotto |
| 155Mbp/s SFPTrasmettitore | |
| FE-SX-MM850 | 155Mbps, 850nm MM 2km Dual LC, DDM 0°C~+70°C |
| FE-SX-MM1310 | 155 Mbps, 1310 nm MM 2 km doppio LC, DDM 0°C~+70°C |
| FE-LX20-SM1310 | 155Mbps, 1310nm SM 20km Dual LC, DDM 0°C~+70°C |
| FE-LX40-SM1310 | 155Mbps, 1310nm SM 40km Dual LC, DDM 0°C~+70°C |
| FE-LX80-SM1550 | 155Mbps, 1550nm SM 80km Dual LC, DDM 0°C~+70°C |
| FE-LX120-SM1550 | 155Mbps, 1550nm SM 120km Dual LC, DDM 0°C~+70°C |
| 1.25Gbps SFPTrasmettitore | |
| GE-SX-MM850 | 1.25Gbps, 850nm MM 500m doppio LC, DDM 0°C~+70°C |
| GE-SX-MM1310 | 1.25gbps, 1310nm MM 2km Dual LC, DDM 0°C~+70°C |
| GE-LX20-SM1310 | 1.25Gbps, 1310nm SM 20km Dual LC, DDM 0°C~+70°C |
| GE-LX40-SM1310 | 1.25Gbps, 1310nm SM 40km Dual LC, DDM 0°C~+70°C |
| GE-LX60-SM1550 | 1.25Gbps, 1550nm SM 60km Dual LC, DDM 0°C~+70°C |
| GE-LX80-SM1550 | 1.25Gbps, 1550nm SM 80km Dual LC, DDM 0°C~+70°C |
| GE-LX120-SM1550 | 1.25Gbps, 1550nm SM 120km Dual LC, DDM 0°C~+70°C |
| 10 Gbps SFPTrasmettitore | |
| SFP+-10GB-SR | 10G SFP+ SR Multi-mode doppia fibra LC 850nm 300M |
| SFP+-10GB-LRM | 10G SFP+ LRM Multi-mode doppia fibra LC 1310nm 220M |
| SFP+-10GB-LR | 10G SFP+ LR Single mode dual fiber LC 1310nm 20km |
| SFP+-10GB-ERM | 10G SFP+ER Single mode doppia fibra LC 1310nm 40km |
| SFP+-10GB-ER | 10G SFP+ER Single mode doppia fibra LC 1550nm 40km |
| SFP+-10GB-ZR | 10G SFP+ZR Single mode doppia fibra LC 1550nm 80km |
| XFPTrasmettitore | |
| XFP-10G-SR | 10G XFP SR Multi-mode doppia fibra LC 850nm 300M |
| XFP-10G-LRM | 10G XFP LRM Single mode doppia fibra LC 1310nm 10kM |
| XFP-10G-LR | 10G XFP LR Single mode doppia fibra LC 1310nm 20km |
| XFP-10G-ER | 10G XFP ER Single mode doppia fibra LC 1550nm 40km |
| XFP- 10G-ZR | 10G XFP ZR Single mode doppia fibra LC 1550nm 80km |
Mostra dei prodotti
Mostra di fabbrica
|
|
