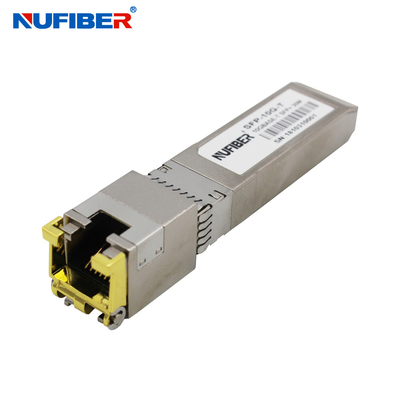

Modulo SFP RJ45 in rame da 30 metri 10G compatibile con Cisco Switch
Dettagli:
Luogo di origine: | La CINA |
Marca: | NUFIBER |
Certificazione: | CE FCC Rohs |
Numero di modello: | SFP-10G-T |
Termini di pagamento e spedizione:
Quantità di ordine minimo: | 1 pezzo |
---|---|
Imballaggi particolari: | 10 pz/sacchetto di plastica, 500 pz/scatola |
Tempi di consegna: | Entro 1-3 giorni del lavoro |
Termini di pagamento: | L/C, T/T, Western Union, carta di credito |
Capacità di alimentazione: | 10.000 pc al mese |
Informazioni dettagliate |
|||
Velocità dati: | 10Gbit/s | Distanza: | 30 m |
---|---|---|---|
Connettore: | RJ45 | DDM: | Supporto |
Alimentazione elettrica: | 3,3 V | Temperatura di lavoro: | 0~70℃ |
Garanzia: | 1 anno | Compatibilità: | Cisco, HP, Huawei, Finisar… |
Evidenziare: | Ricetrasmettitore SFP da 3,3 V 10 Gbase T,modulo SFP RJ45 da 30 metri |
Descrizione di prodotto
Ricetrasmettitore 10Gbase T SFP Modulo RJ45 SFP in rame da 30 metri 10G compatibile con Cisco Switch
Descrizione
I ricetrasmettitori SFP+-10GBASE-T in rame Small Form Pluggable (SFP) si basano sull'SFP Multi Source Agreement (MSA).
Sono compatibili con gli standard 10Gbase-T / 5Gbase-T / 2.5Gbase-T / 1000base-T come specificato in IEEE Std 802.3.SFP+-10GBASE-T utilizza il pin RX_LOS dell'SFP per l'indicazione del collegamento.Se si solleva il pin TX_DISABLE di SFP, PHY IC verrà ripristinato.
Caratteristiche
- Supporta 10Gbase-T / 5Gbase-T / 2.5Gbase-T / 1000base-T
- Footprint SFP collegabile a caldo
- Assemblaggio connettore RJ-45 compatto
- Conforme a RoHS e senza piombo
- Alimentazione singola +3,3V
- 10 Gigabit Ethernet su cavo Cat 6a
- Ambiente Temperatura di esercizio: da 0°C a +65°C
Lunghezza del cavo
Standard | Cavo | Portata | Porta ospite |
10Gbase-T | CAT6A | 30 m | XFI |
5Gbase-T/2.5Gbase-t | CAT5E | 50 m | 5GBase-R/2.5GBase-X |
1000base-T | CAT5E | 100 m | 1000base-FX |
Parametri ottici
Parametro | Simbolo | min. | Tipico | Massimo. | Unità | Note/Condizioni |
Corrente di alimentazione | È | 320 | 375 | mA | Potenza massima di 1,2 W su tutta la gamma di tensione e temperatura.Vedere la nota di attenzione di seguito | |
Tensione di ingresso | Vcc | 3.13 | 3.3 | 3.47 | v | Riferito a GND |
Corrente di picco | Isurge | 30 | mA | Hot plug al di sopra della corrente di stato stazionario.Vedere nota di attenzione |
Segnali a bassa velocità
Segnali a bassa velocità, caratteristiche elettroniche | |||||
Parametro | Simbolo | min | Massimo | unità | Note/Condizioni |
Uscita SFP BASSA | VOL | 0 | 0,5 | v | Pull-up da 4,7k a 10k a host_Vcc, |
Uscita SFP ALTA | VOH | host_Vcc -0.5 | host_Vcc + 0.3 | v | Pull-up da 4,7k a 10k a host_Vcc, |
Ingresso SFP BASSO | VIL | 0 | 0.8 | v | Pull-up da 4.7k a 10k a Vcc, |
Ingresso SFP ALTO | VIH | 2 | Vcc + 0,3 | v | Pull-up da 4.7k a 10k a Vcc, |
Interfaccia elettrica ad alta velocità
Interfaccia elettrica ad alta velocitàLinea di trasmissione-SFP | ||||||
Parametro | Simbolo | min | Tip | Massimo | unità | Note/Condizioni |
Frequenza di linea | fl | 125 | Mhz | codifica a 5 livelli, per | ||
Impedenza di uscita Tx | Zout,TX | 100 | Ohm | Differenziale, per tutti | ||
Impedenza di ingresso Rx | Zin,RX | 100 | Ohm | Differenziale, per tutti |
Interfaccia elettrica ad alta velocità, Host-SFP | ||||||
Parametro | Simbolo | min | Tip | Massimo | unità | Note/Condizioni |
Inserimento dati single ended | Vincere | 250 | 1200 | mV | Singola fine | |
Uscita dati single ended | Vouting | 350 | 800 | mV | Singola fine | |
Tempo di salita/discesa | Tr, Tf | 175 | psec | 20%-80% | ||
Impedenza di ingresso Tx | Zin | 50 | Ohm | Singola fine | ||
Impedenza di uscita Rx | Zout | 50 | Ohm | Singola fine |
