| MOQ: | 1 pezzo |
| imballaggio standard: | 10pcs/sacco di plastica, 500pcs/cartoncino |
| Periodo di consegna: | Entro 1-3 giorni del lavoro |
| metodo di pagamento: | L/C, T/T, Western Union, carta di credito |
| Capacità di approvvigionamento: | 10, 000 p.p. al mese |

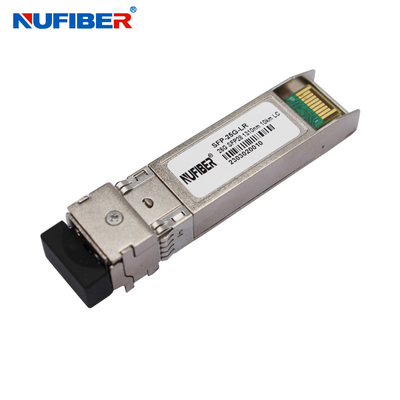

25G SFP28 LR singolo modo doppia fibra 1310nm 10km 25G LR SM 10km LC DDM
Il NuFiber SFP-25G-LR è un modulo di trascettore SFP28 a fibra ottica a canale singolo, collegato per applicazioni 25G Ethernet e InfiniBand EDR.È un modulo ad alte prestazioni per applicazioni di comunicazione dati a corto raggio e di interconnessione che operano a 25.78125Gb/s fino a 10km. Questo modulo è progettato per funzionare su sistemi a fibra mono-moda utilizzando una lunghezza d'onda nominale di 1310nm. L'interfaccia elettrica utilizza un connettore tipo bordo di contatto 20.L'interfaccia ottica utilizza un contenitore LC duplex. Questo modulo incorpora Gigalight Technologies circuito e tecnologia provati per fornire una lunga vita affidabile, elevate prestazioni e un servizio costante.
Caratteristiche
(1) Fattore di forma SFP28 con spina a caldo
(2) Supporta velocità di dati di 25Gbps
(3) Lunghezza massima del collegamento di 10 km
(4) Laser DFB a 1310 nm e fotodetettore PIN
(5) CDR interno sia sul canale trasmettitore che sul canale ricevitore
(6) Contenitore LC duplex
(7) Fornitore di alimentazione singolo da 3,3 V
(8) Dissipazione di potenza < 1W
(9) Le funzioni di diagnostica digitale sono disponibili tramite l'interfaccia I2C
(10) RoHS-6 conforme
(11) Intervallo di temperatura delle casse commerciali: da 0°C a 70°C
Applicazioni
Parametri ottici
| Parametro | Il simbolo | Min. | Tipico | Max. | Unità | Altre note | |
| Trasmettitore | |||||||
| Tasso di dati | BR | 25.78 | 28.05 | Gbit/s | |||
| Lunghezza d'onda centrale | λc | 1295 | 1310 | 1325 | nm | ||
| Larghezza spettrale (-20dB) | σ | 1 | nm | ||||
| Potenza media di uscita | Pavg | - Uno.5 | 2 | dBm | |||
| Potenza ottica OMA | POMA | - Sei.4 | 3 | dBm | |||
| Rapporto di estinzione | Pronto soccorso | 3.5 | dB | ||||
| Swing differenziale per l'input dei dati | VIN, PP | 180 | 700 | mV | |||
| Impedanza differenziale di ingresso | Numero ZIN | 90 | 100 | 110 | Ω | ||
| Disattivare TX | Disattivare | 2.0 | Vcc | V. | |||
| Abilitare | 0 | 0.8 | V. | ||||
| Errore TX | Incriminazione | 2.0 | Vcc | V. | |||
| Normalmente | 0 | 0.8 | V. | ||||
| Ricevitore | |||||||
| Tasso di dati | BR | 25.78 | Gbit/s | ||||
| Lunghezza d'onda centrale | λc | 1295 | 1310 | 1325 | nm | ||
| Sensibilità del ricevitore (OMA) | Psen | - | - | - Tredici.0 | dBm | ||
| Potenza del ricevitore (OMA) | -13 anni. | dBm | |||||
| Risparmio di capitale | DISCRIZIONE | - 12 | dBm | ||||
| Dati di riferimento | Losa | -13 anni. | dBm | ||||
| L'isteresi di LOS | 0.5 | dB | |||||
| Swing di uscita dei dati differenziale | Vout, PP | 300 | 900 | mV | |||
| Dati di riferimento | Altezza | 2.0 | Vcc | V. | |||
| Basso | 0.8 | V. | |||||
Imballaggio e spedizione
Mostra di fabbrica
Altri prodotti
|
|
