| MOQ: | 1 pezzo |
| imballaggio standard: | piatto 4pcs/plastic, |
| Periodo di consegna: | Entro 1-3 giorni di lavoro |
| metodo di pagamento: | L/C, T/T, Western Union, carta di credito |
| Capacità di approvvigionamento: | 10.000 pezzi al mese |

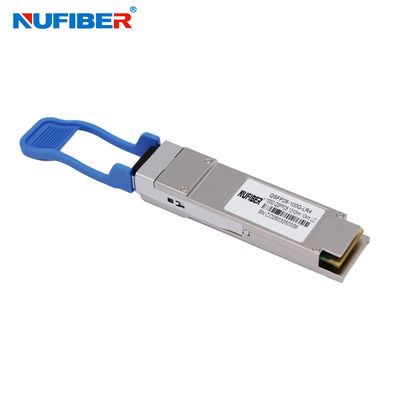

Ricetrasmettitore Duplex 10km 100G QSFP28 Compatibile Con Cisco Huawei H3C
Ricetrasmettitore 100Gb/s 10km QSFP28 Duplex SM 1310nm LR4 compatibile con Cisco/Huawei/H3C
(QSFP28-100G-LR4)
Ricetrasmettitore 100Gb/s 20km QSFP28
Hot Pluggable, Connettore Duplex LC, Modalità Singola
1270 nm, 1290 nm, 1310 nm e 1330 nm
Il QSFP28-100G-LR4 è un modulo ricetrasmettitore progettato per applicazioni di comunicazione ottica a 20 km. Il design è conforme allo standard 100GbASE-LR4 dello standard IEEE 802.3-2012 Clausola 88 IEEE 802.3bm CAUI-4 chip to module electrical standard ITU-T G.959.1-2012-02. Il modulo converte 4 canali di ingresso (ch) da 25,78 Gbps a dati elettrici da 27,95 Gbps in segnali ottici a 4 corsie e li multiplexa in un singolo canale per la trasmissione ottica a 100 Gb/s. Inversamente, sul lato ricevitore, il modulo demultiplexa otticamente un ingresso a 100 Gb/s in segnali a 4 corsie e li converte in dati elettrici di uscita a 4 corsie.
Le lunghezze d'onda centrali delle 4 corsie sono 1270 nm, 1290 nm, 1310 nm e 1330 nm. Contiene un connettore LC duplex per l'interfaccia ottica e un connettore a 38 pin per l'interfaccia elettrica. Per ridurre al minimo la dispersione ottica nel sistema a lunga distanza, in questo modulo deve essere applicata la fibra monomodale (SMF).
Caratteristiche
Applicazioni
Parametri ottici
| Parametro | Simbolo | Min | Tip | Max | Unità | Nota | |
| Velocità dati per canale | - | 25.78125 | Gbps | ||||
| Consumo energetico | - | 2.5 | 3.5 | W | |||
| Corrente di alimentazione | Icc | 0.75 | 1.0 | A | |||
| Tensione I/O di controllo-Alta | VIH | 2.0 | Vcc | V | |||
| Tensione I/O di controllo-Bassa | VIL | 0 | 0.7 | V | |||
| Skew tra canali | TSK | 150 | Ps | ||||
| Durata RESETL | 10 | Us | |||||
| Tempo di de-assert di RESETL | 100 | ms | |||||
| Tempo di accensione | 100 | ms | |||||
| Trasmettitore | |||||||
| Tolleranza della tensione di uscita single ended | 0.3 | 4 | V | 1 | |||
| Tolleranza della tensione di modo comune | 15 | mV | |||||
| Tensione differenziale di ingresso di trasmissione | VI | 120 | 1200 | mV | |||
| Impedenza differenziale di ingresso di trasmissione | ZIN | 80 | 100 | 120 | |||
| Jitter di ingresso dipendente dai dati | DDJ | 0.1 | UI | ||||
| Jitter totale di ingresso dati | TJ | 0.28 | UI | ||||
| Ricevitore | |||||||
| Tolleranza della tensione di uscita single ended | 0.3 | 4 | V | ||||
| Tensione differenziale di uscita Rx | Vo | 600 | 800 | mV | |||
| Tensione di salita e discesa dell'uscita Rx | Tr/Tf | 35 | ps | 1 | |||
| Jitter totale | TJ | 0.7 | UI | ||||
| Jitter deterministico | DJ | 0.42 | UI | ||||
Informazioni per l'ordine
| 100G QSFP28 | ||||||
| QSFP28-100G-SR4 | 103.1 Gbp | 850nm | MMF | MTP/MPO | 100m | VCSEL 850nm |
| QSFP28-100G-LR4 | 103.1 Gbp | 1310nm | SMF | LC duplex | 10km | DML 1310nm |
| QSFP28-100G-ER4 | 103.1 Gbp | 1310nm | SMF | LC Duplex | 25km-40km | 4x EML |
| QSFP28-100G-PSM4 | 103.1 Gbp | 1310nm | SMF | MTP/MPO | 500m | 4x DFB |
| QSFP28-100G-LR-S | 103.1 Gbp | 1310nm | SMF | MTP/MPO | 2km | 4x DFB |
| QSFP28-100G-CWDM4-S | 103.1 Gbp | CWDM | SMF | LC duplex | 2km | DML CWDM |
| 1271~1331nm | ||||||
| QSFP28-100G-CWDM4-L | 103.1 Gbp | CWDM | SMF | LC duplex | 10km | DML CWDM |
| 1271~1331nm | ||||||
Mostra prodotti:
Applicazioni:
Imballaggio e spedizione
|
|
