| MOQ: | 1 paio |
| imballaggio standard: | 10pcs/plastic borsa, 500pcs/carton |
| Periodo di consegna: | Entro 1-3 giorni del lavoro |
| metodo di pagamento: | L/C, T/T, Western Union, carta di credito |
| Capacità di approvvigionamento: | 100.000 pc al mese |
I trasmettitori NuFiber FE-BX80-SM1490 sono un modulo ad alte prestazioni ed economico che dispone di un'unica interfaccia ottica LC.Sono compatibili con il Small Form Factor Pluggable Multi-Sourcing Agreement (MSA) e le funzioni di diagnostica digitale sono disponibili tramite il bus seriale a 2 fili specificato nella SFF-8472. La sezione ricevitore utilizza un ricevitore PIN e il trasmettitore utilizza un laser DFB da 1490 nm, fino a 29dB link budge assicurano questa applicazione modulo SONET OC-3 / SDH STM -1 80km.
️SONET OC-3/SDH STM-1
️Ethernet veloce
️Altri collegamenti ottici
Parametri ottici ((TOP = -40 a 85°C, VCC = 3,135 a 3,465 Volt)
| Parametro | Il simbolo | Min.. | Tipico | Max.. | Unità | Nota |
| Sezione trasmettitore: | ||||||
| Lunghezza d'onda centrale | λc | 1470 | 1490 | 1510 | nm | |
| Larghezza spettrale | σ | 1 | nm | |||
| Rapporto di soppressione in modalità laterale | SSRmin | 30 | dB | |||
| Potenza di uscita ottica | Pfuori. | - 5 | 0 | dBm | 1 | |
| Tempo di risalita/cascata ottica | tr/ tf | 2 | ns | 2 | ||
| Rapporto di estinzione | Pronto soccorso | 10 | dB | |||
| Jitter generato (da picco a picco) | JTXp-p | 0.07 | Unione europea | 3 | ||
| Jitter generato (rms) | JTXrms | 0.007 | Unione europea | 3 | ||
| Maschera oculare per uscita ottica | Conforme alla norma G.957 (sicurezza laser di classe 1) | |||||
| Sezione ricevitore: | ||||||
| Lunghezza d'onda dell'input ottico | λc | 1530 | 1550 | 1570 | nm | |
| Sovraccarico del ricevitore | POl | -8 | dBm | 4 | ||
| Sensibilità RX | Sen | - 34 | dBm | 4 | ||
| RX_LOS Asserire | Dati di riferimentoA | - 45 anni. | dBm | |||
| RX_LOS De-asserire | Dati di riferimentoD | - 35 anni. | dBm | |||
| Isteresia RX_LOS | Dati di riferimentoH | 0.5 | dB | |||
| Specificità generali: | ||||||
| Tasso di dati | BR | 155 | Mb/s | |||
| Tasso di errore dei bit | BER | 10- 12 | ||||
| Max. Lunghezza di collegamento supportata su 9/125μm SMF@155Mb/s | LMax. | 80 | km | |||
| Bilancio totale del sistema | LB | 29 | dB | |||

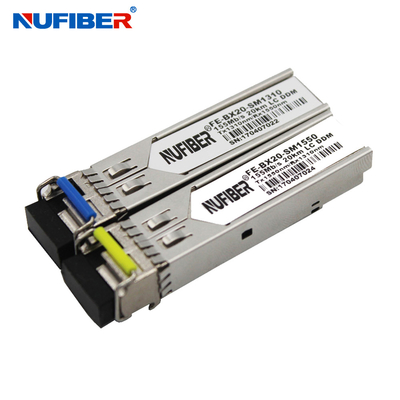

Mostra dei prodotti
Imballaggio e spedizione
Mostra di fabbrica
Informazioni sull'ordine
| BiDi SFPTrasmettitore | ||
| Numero della parte | Descrizione del prodotto | |
| 155Mb/s SFPTrasmettitore | ||
| FE-BX20-SM1310/1550 | 155Mbps, BiDi 1310nm/1550nm SM 20km LC, DDM 0°C~+70°C | |
| FE-BX40-SM1310/1550 | 155Mbps, BiDi 1310nm/1550nm SM 40km LC, DDM 0°C~+70°C | |
| FE-BX80-SM1310/1550 | 155Mbps, BiDi 1310nm/1550nm SM 80km LC, DDM 0°C~+70°C | |
| FE-BX100-SM1310/1550 | 155Mbps, BiDi 1310nm/1550nm SM 120km LC, DDM 0°C~+70°C | |
| 1.25Gbps SFPTrasmettitore | ||
| GE-BX10-SM1310/1550 | 1.25Gbps, BiDi 1310nm/1550nm SM 10km LC,DDM 0°C~+70°C | |
| GE-BX20-SM1310/1550 | 1.25Gbps, BiDi 1310nm/1550nm SM 20km LC, DDM 0°C~+70°C | |
| GE-BX40-SM1310/1550 | 1.25Gbps, BiDi 1310nm/1550nm SM 40km LC, DDM 0°C~+70°C | |
| GE-BX60-SM1310/1550 | 1.25Gbps, BiDi 1310nm/1550nm SM 60km LC, DDM 0°C~+70°C | |
| GE-BX80-SM1310/1550 | 1.25Gbps, BiDi 1310nm/1550nm SM 80km LC, DDM 0°C~+70°C | |
| GE-BX100-SM1310/1550 | 1.25Gbps, BiDi 1310nm/1550nm SM 120km LC, DDM 0°C~+70°C | |
| 10 Gbps SFP+Trasmettitore | ||
| SFP-10G-BX20-SM1330/1270 | 10Gbps, BiDi 1330nm/1270nm SM 20km LC,DDM 0°C~+70°C | |
| SFP-10G-BX40-SM1330/1270 | 10Gbps, BiDi 1330nm/1270nm SM 40km LC,DDM 0°C~+70°C | |
| SFP-10G-BX60-SM1330/1270 | 10Gbps, BiDi 1330nm/1270nm SM 60km LC,DDM 0°C~+70°C | |
| SFP-10G-BX80-SM1490/1550 | 10Gbps, BiDi 1490nm/1550nm SM 80km LC,DDM 0°C~+70°C | |
| Trasmettitore XFP | ||
| XFP-BX20-SM1330/1270 | 10Gbps, BiDi 1330nm/1270nm SM 20km LC,DDM 0°C~+70°C | |
| XFP-BX40-SM1330/1270 | 10Gbps, BiDi 1330nm/1270nm SM 40km LC,DDM 0°C~+70°C | |
| XFP-BX60-SM1330/1270 | 10Gbps, BiDi 1330nm/1270nm SM 60km LC,DDM 0°C~+70°C | |
|
|
