| MOQ: | 1 paio |
| imballaggio standard: | 10pcs/plastic borsa, 500pcs/carton, dimensione del cartone: 455*328*280mm |
| Periodo di consegna: | 1-3 giorni del lavoro |
| metodo di pagamento: | L/C, T/T, Western Union |
| Capacità di approvvigionamento: | 100.000 pc al mese |

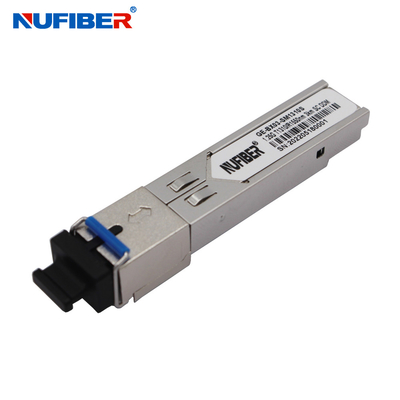

I trasmettitori NuFiber GE-BX03-SM1310S e GE-BX20-SM1550ST sono un modulo ad alte prestazioni ed economico che dispone di un'unica interfaccia ottica SC.Sono compatibili con il Small Form Factor Pluggable Multi-Sourcing Agreement (MSA) e le funzioni di diagnostica digitale sono disponibili tramite il bus seriale a 2 fili specificato nella SFF-8472. La sezione ricevitore utilizza un ricevitore PIN e il trasmettitore utilizza un laser FP 1310 nm, fino a 14dB link budge assicurare questo modulo 1000Base-LX Ethernet 3km applicazione.
Caratteristiche
Applicazioni
Parametri otticiOP=- Quaranta.a85°C, VCC = 3.135A tre.465Volti)
| Parametro | Il simbolo | Min.. | Tipico | Max.. | Unità | Nota |
| Sezione trasmettitore: | ||||||
| Lunghezza d'onda centrale | λc | 1270 | 1310 | 1600 | nm | |
| Larghezza spettrale (RMS) | σRMS | 4 | nm | |||
| Potenza di uscita ottica | Pfuori. | -9 | -3 | dBm | 1 | |
| Rapporto di estinzione | Pronto soccorso | 9 | dB | |||
| Tempo di risalita/cascata ottica | tr/ tf | 260 | ps | 2 | ||
| Intensità relativa del rumore | RIN | -120 | dB/Hz | |||
| Contribuzione totale del Jitter | TX Δ TJ | 0.284 | Unione europea | 3 | ||
| Maschera oculare per uscita ottica | Conforme alla norma IEEE802.3 z (classe 1 di sicurezza laser) | |||||
| Sezione ricevitore: | ||||||
| Lunghezza d'onda dell'input ottico | λc | 1530 | 1550 | 1570 | nm | |
| Sovraccarico del ricevitore | POl | -3 | dBm | 4 | ||
| Sensibilità RX | Sen | - 24 | dBm | 4 | ||
| RX_LOS Asserire | Dati di riferimentoA | - Quaranta. | dBm | |||
| RX_LOS De-asserire | Dati di riferimentoD | - 25 | dBm | |||
| Isteresia RX_LOS | Dati di riferimentoH | 0.5 | dB | |||
| Specificità generali: | ||||||
| Tasso di dati | BR | 1.25 | Gb/s | |||
| Tasso di errore dei bit | BER | 10- 12 | ||||
| Max. Lunghezza di collegamento supportata su 9/125μm SMF@1.25Gb/s | LMax. | 20 | km | |||
| Bilancio totale del sistema | LB | 14 | dB | |||
Mostra dei prodotti
Mostra di fabbrica
|
|
