| MOQ: | 1 pezzo |
| imballaggio standard: | 10 pezzi/sacchetto di plastica, 500pcs/cartone |
| Periodo di consegna: | Entro 1-3 giorni di lavoro |
| metodo di pagamento: | L/C, T/T, Western Union, carta di credito |
| Capacità di approvvigionamento: | 100.000 pezzi al mese |

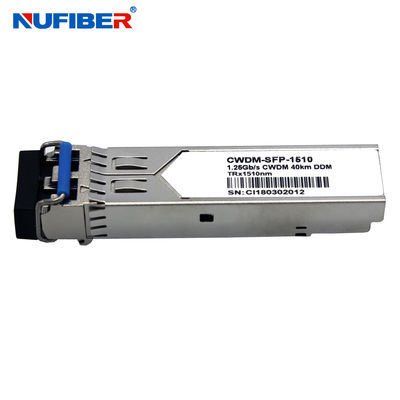

Il CWDM-SFP160-1470~1610 serie di ricetrasmettitori monomodali è un modulo a fattore di forma ridotto collegabile per comunicazioni dati ottiche duplex come Gigabit Ethernet 1000BASE-ZX e Fiber Channel 1x SM-LC-L FC-PI. È dotato del connettore SFP a 20 pin per consentire la capacità hot plug. Questo modulo è progettato per fibra monomodale e funziona a una lunghezza d'onda nominale della lunghezza d'onda CWDM. Sono disponibili diciotto lunghezze d'onda centrali da 1470 nm a 1610 nm, con ogni passo di 20 nm.
La sezione del trasmettitore utilizza un laser CWDM DFB a pozzi quantici multipli ed è un laser di classe 1 conforme allo standard di sicurezza internazionale IEC-60825. La sezione del ricevitore utilizza un preamplificatore del rivelatore InGaAs integrato (IDP) montato in un'intestazione ottica e un circuito integrato di post-amplificatore limitatore. I CWDM-SFP160-1470~1610 serie sono progettate per essere conformi a SFF-8472.
Parametri ottici (TOP = da -40 a 85°C, VCC = da 3,135 a 3,465 Volt)
| Parametro | Simbolo | Min. | Tipico | Max. | Unità | Nota |
| Sezione trasmettitore: | ||||||
| Lunghezza d'onda centrale | λc | λ-6 | λ | λ+7,5 | nm | |
| Larghezza spettrale (-20dB) | △λ | 1 | nm | |||
| Rapporto di soppressione della modalità laterale | SMSR | 30 | dB | |||
| Potenza ottica in uscita | Pout | 2 | +5 | dBm | 1 | |
| Tempo di salita/caduta ottico | tr / tf | 260 | ps | 2 | ||
| Rapporto di estinzione | ER | 8,2 | dB | |||
| Eye Mask per l'uscita ottica | Conforme a IEEE802.3z (sicurezza laser di classe 1) | |||||
| Sezione ricevitore: | ||||||
| Lunghezza d'onda di ingresso ottico | λc | 1460 | 1620 | nm | ||
| Sovraccarico del ricevitore | Pol | -8 | dBm | 3 | ||
| Sensibilità RX | Sen | -34 | dBm | 3 | ||
| RX_LOS Assert | LOS A | -40 | dBm | |||
| RX_LOS De-assert | LOS D | -32 | dBm | |||
| Isteresi RX_LOS | LOS H | 0,5 | dB | |||
| Specifiche generali: | ||||||
| Velocità dati | BR | 1,063/1,25 | Gb/s | |||
| Tasso di errore di bit | BER | 10-12 | ||||
| Lunghezza massima del collegamento supportata su SMF da 9/125μm a 1,25 Gb/s | LMAX | 160 | km | |||
| Budget di sistema totale | LB | 24 | dB | |||
Informazioni per l'ordine
| SFP a doppia fibra Ricetrasmettitore | |
| Codice articolo | Descrizione del prodotto |
| SFP da 155 Mbps Ricetrasmettitore | |
| FE-SX-MM850 | 155 Mbps, MM da 850 nm 2 km Dual LC, DDM da 0°C a +70°C |
| FE-SX-MM1310 | 155 Mbps, MM da 1310 nm 2 km Dual LC, DDM da 0°C a +70°C |
| FE-LX20-SM1310 | 155 Mbps, SM da 1310 nm 20 km Dual LC, DDM da 0°C a +70°C |
| FE-LX40-SM1310 | 155 Mbps, SM da 1310 nm 40 km Dual LC, DDM da 0°C a +70°C |
| FE-LX80-SM1550 | 155 Mbps, SM da 1550 nm 80 km Dual LC, DDM da 0°C a +70°C |
| FE-LX120-SM1550 | 155 Mbps, SM da 1550 nm 120 km Dual LC, DDM da 0°C a +70°C |
| SFP da 1,25 Gbps Ricetrasmettitore | |
| GE-SX-MM850 | 1,25 Gbps, MM da 850 nm 500 m Dual LC, DDM da 0°C a +70°C |
| GE-SX-MM1310 | 1,25 Gbps, MM da 1310 nm 2 km Dual LC, DDM da 0°C a +70°C |
| GE-LX20-SM1310 | 1,25 Gbps, SM da 1310 nm 20 km Dual LC, DDM da 0°C a +70°C |
| GE-LX40-SM1310 | 1,25 Gbps, SM da 1310 nm 40 km Dual LC, DDM da 0°C a +70°C |
| GE-LX60-SM1550 | 1,25 Gbps, SM da 1550 nm 60 km Dual LC, DDM da 0°C a +70°C |
| GE-LX80-SM1550 | 1,25 Gbps, SM da 1550 nm 80 km Dual LC, DDM da 0°C a +70°C |
| GE-LX120-SM1550 | 1,25 Gbps, SM da 1550 nm 120 km Dual LC, DDM da 0°C a +70°C |
| SFP da 10 Gbps Ricetrasmettitore | |
| SFP+-10GB-SR | 10G SFP+ SR Multi mode dual fiber LC 850nm 300M |
| SFP+-10GB-LRM | 10G SFP+ LRM Multi mode dual fiber LC 1310nm 220M |
| SFP+-10GB-LR | 10G SFP+ LR Single mode dual fiber LC 1310nm 20km |
| SFP+-10GB-ERM | 10G SFP+ER Single mode dual fiber LC 1310nm 40km |
| SFP+-10GB-ER | 10G SFP+ER Single mode dual fiber LC 1550nm 40km |
| SFP+-10GB-ZR | 10G SFP+ZR Single mode dual fiber LC 1550nm 80km |
| SFP+10G40-CWDM | 1470 ~1610nm CWDM SFP+ 40km |
| SFP+10G80-CWDM | 1470~1570nm CWDM SFP+ 80km |
| SFP+10G80-CWDM | 1590~1610nm CWDM SFP+ 80km |
| SFP+10G40-DWDM | DWDM SFP+ 40km |
| SFP+10G80-DWDM | DWDM SFP+ 80km |
| XFP Ricetrasmettitore | |
| XFP-10G-SR | 10G XFP SR Multi mode dual fiber LC 850nm 300M |
| XFP-10G-LRM | 10G XFP LRM Single mode dual fiber LC 1310nm 10kM |
| XFP-10G-LR | 10G XFP LR Single mode dual fiber LC 1310nm 20km |
| XFP-10G-ER | 10G XFP ER Single mode dual fiber LC 1550nm 40km |
| XFP-10G-ZR | 10G XFP ZR Single mode dual fiber LC 1550nm 80km |
| Ricetrasmettitore CWDM DWDM | |
| XFP-CWDM-40xx | 1470 ~1610nm CWDM XFP 40km |
| XFP-CWDM-80xx | 1470~1570nm CWDM XFP 80km |
| XFP-CWDM-80xx | 1590~1610nm CWDM XFP 80km |
| XFP-DWDM-40xx | DWDM XFP 40km |
| XFP-DWDM-80xx | DWDM XFP 80km |
| XFP-DWDM-100xx | DWDM XFP100km |
Mostra prodotti
